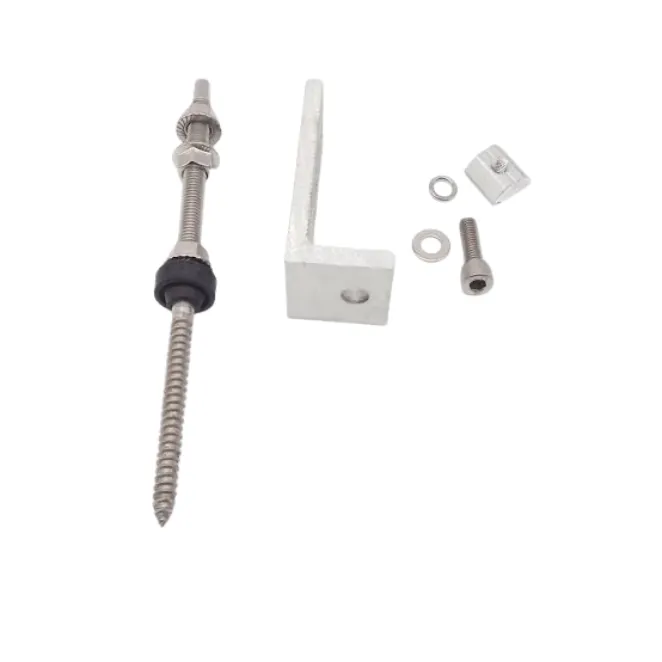

Zonne-montage L-voet

We zijn al jaren actief in de montage van zonne-energie, en hier bij Xiamen Honor Energy. Het oppervlak van de Solar Mounting L-Foot is behandeld met anodisatie om de oxidatieweerstand en de duurzaamheid buitenshuis te verbeteren. Met zijn compacte L-vormige structuur zorgt de PV L-voet voor een stabiele verbinding tussen zonnerails en draagconstructies. Het is compatibel met gewone montagerails voor zonne-energie, inclusief profielen van 41×41 mm en 41×62 mm, en wordt veel gebruikt in metalen daksystemen, betonnen dakinstallaties en op de grond gemonteerde montageconstructies voor zonne-energie.

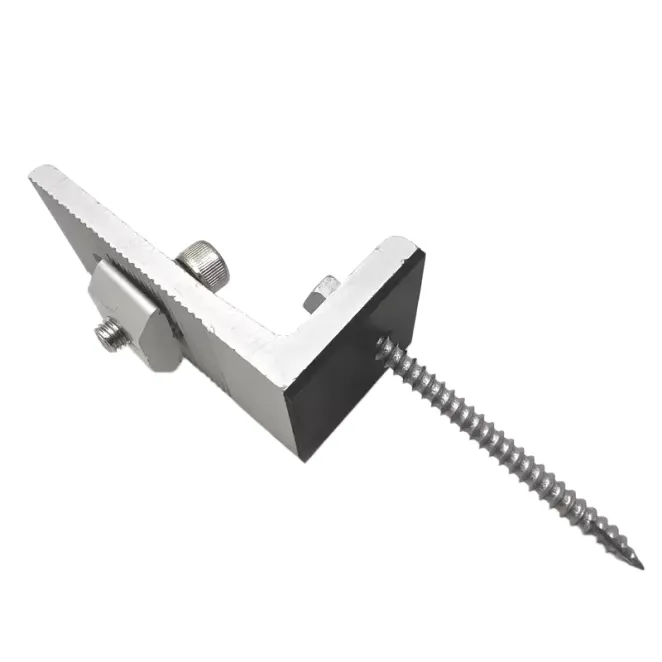

Zonne-montage L-voetstructuur

De PV L-voet is een rechthoekige beugel die wordt gebruikt in montagesystemen voor zonne-energie om fotovoltaïsche rails met ondersteunende structuren te verbinden. Het brengt mechanische belastingen van zonnepanelen en rails over naar het dak of de fundering.

Het typische laadpad is:

Zonnepaneel → Rail → L-voet → Dakconstructie / Fundering

De horizontale basis wordt aan het draagvlak bevestigd, terwijl het verticale gedeelte via bouten met de zonnerail wordt verbonden. Het sleufvormige ontwerp maakt positionering tijdens de installatie mogelijk, waardoor de uitlijning van de rails en de compatibiliteit met verschillende dakomstandigheden worden verbeterd.

Materiaal- en oppervlaktebehandeling

6005-T5 aluminiumlegering

L-voeten voor montage op zonne-energie zijn voornamelijk vervaardigd uit een 6005-T5 aluminiumlegering, die een balans biedt tussen sterkte, lichtgewicht ontwerp en corrosieweerstand.

Het geanodiseerde oppervlak vormt een beschermende oxidelaag die de weerstand tegen vocht, oxidatie en blootstelling aan de buitenlucht verbetert. Voor toepassingen in kust- of zeer corrosieve omgevingen kunnen roestvrijstalen alternatieven worden geselecteerd op basis van de projectvereisten.

Producteigenschappen

Verstelbaar verbindingsontwerp

Het geïntegreerde sleufontwerp maakt een flexibele positionering tussen de L-voet en de zonnerail mogelijk, waardoor de uitlijning tussen verschillende montagestructuren behouden blijft.

Lichtgewicht aluminium constructie

De structuur van de aluminiumlegering vermindert het gewicht van de componenten, terwijl de mechanische sterkte behouden blijft die nodig is voor fotovoltaïsche montagetoepassingen. Dit maakt hem geschikt voor grootschalige zonne-energieprojecten waarbij het gewicht van de componenten en de installatie-efficiëntie belangrijke overwegingen zijn.

Spoorcompatibiliteit

Montage op zonne-energie L-voeten zijn compatibel met veelgebruikte PV-railprofielen, waaronder:

· 41×41 mm aluminium rails

· 41×62 mm aluminium rails

· Spoorsystemen op maat

Prestatiekenmerken

Structurele belastingondersteuning

De belastingsprestaties van een zonne-montage L-voet zijn afhankelijk van de materiaalkwaliteit, dikte, afmetingen, bevestigingsmethode en systeemontwerp.

Typische PV-montagesystemen met L-voeten zijn ontworpen voor toepassingen met windsnelheden tot 60 m/s en sneeuwbelastingen rond de 1,4-1,5 kN/m². De werkelijke prestaties zijn afhankelijk van projectspecifieke structurele berekeningen en omgevingscondities.

Corrosiebestendigheid

De combinatie van geanodiseerd aluminium en roestvrijstalen bevestigingsmiddelen biedt corrosiebestendigheid voor langdurige fotovoltaïsche toepassingen buitenshuis. Een juiste materiaalkeuze helpt de corrosierisico's te verminderen die worden veroorzaakt door blootstelling aan het milieu en problemen met de metaalcompatibiliteit.

Productieproces

Montage op zonne-energie L-voeten worden vervaardigd door middel van processen zoals stempelen, extrusieverwerking en CNC-bewerking.

Voor standaardproductie van grote volumes biedt stempelen consistente afmetingen en efficiënte productie. CNC-bewerking wordt gebruikt voor aangepaste ontwerpen, speciale afmetingen en vereisten voor kleine volumes.

De productiekwaliteit richt zich op:

· Maatnauwkeurigheid

· Sleuf- en gatprecisie

· Consistentie van de oppervlaktebehandeling

· Structurele integriteit

Het anodiseerproces verbetert de oppervlakteprestaties van aluminiumcomponenten door de hardheid, corrosieweerstand en weersbestendigheid te verbeteren.

Toepassingen

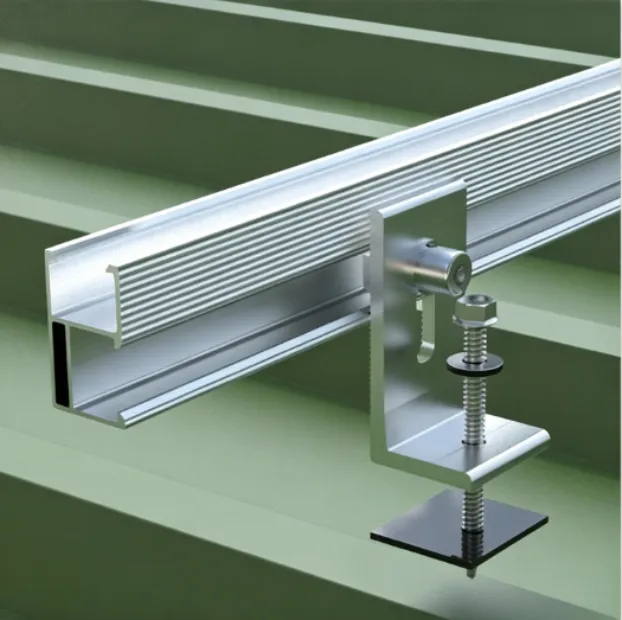

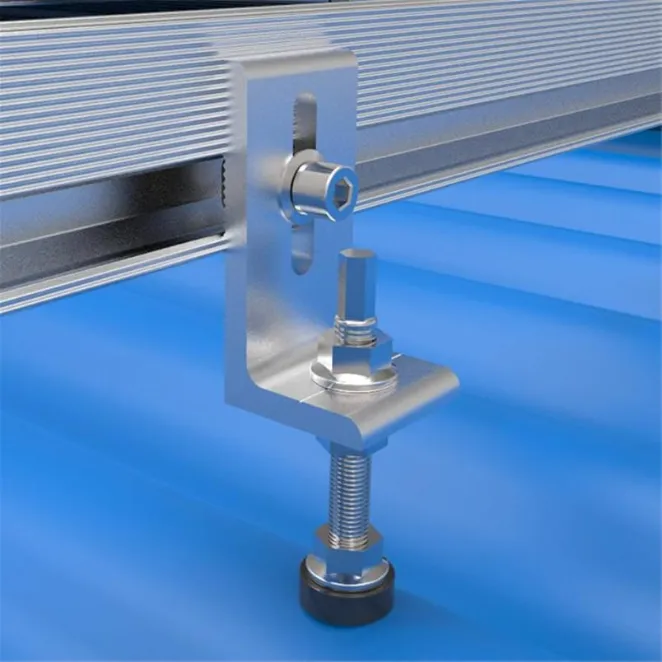

Zonnestelsels met metalen daken

Montage op zonne-energie L-voeten worden veel gebruikt op trapeziumvormige en golfplaten daken. Door hun compacte structuur kunnen PV-rails met behulp van geschikte bevestigingsmiddelen rechtstreeks op dakdraagconstructies worden aangesloten.

Daksystemen met staande naden

Bij daken met staande felsnaden kunnen L-voeten worden gecombineerd met dakklemmen om een ​​railverbinding te realiseren zonder direct in het dakoppervlak te dringen.

Betonnen daksystemen

Op betonnen daken kunnen L-voeten worden geïnstalleerd met geschikte montagebases of ankers om PV-rails te verbinden en zonnepanelen te ondersteunen.

Op de grond gemonteerde zonneconstructies

Montage op zonne-energie L-Foot kan ook worden gebruikt in op de grond gemonteerde zonne-energiesystemen waar verstelbare railverbindingen en compacte montagecomponenten vereist zijn.

Hoe u L-voeten voor zonne-energie selecteert

Materiaalkeuze

Voor standaard fotovoltaïsche toepassingen wordt gewoonlijk een 6005-T5-aluminiumlegering met geanodiseerde behandeling gekozen vanwege de sterkte-gewichtsverhouding en corrosieweerstand.

Voor kustgebieden, industriële omgevingen of locaties met een hogere blootstelling aan corrosie kunnen roestvrij staal of andere corrosiebestendige materialen worden geselecteerd.

Dikte selectie

De uiteindelijke dikte moet worden gekozen op basis van systeembelastingsvereisten, dakomstandigheden en montageontwerp.

Dimensieselectie

De afmetingen van de L-voet moeten overeenkomen met het zonnerailsysteem en de installatiestructuur. Belangrijke parameters zijn onder meer de basisgrootte, verticale hoogte, sleufpositie en ontwerp van het montagegat.

Aangepaste afmetingen kunnen worden ontwikkeld op basis van verschillende montageconstructies voor zonne-energie.

Snelle selectiegids

Veelgestelde vragen

Q1. Wat is een zonne-montage L-voet?

Een L-voet voor montage op zonne-energie is een L-vormige aluminium beugel die wordt gebruikt om PV-rails te verbinden met dakconstructies of montagefunderingen. Het dient als een belangrijk verbindingsonderdeel in montagesystemen voor zonne-energie.

Vraag 2. Welk materiaal wordt gebruikt voor PV L-voeten?

De meeste PV L-voeten zijn gemaakt van een 6005-T5 aluminiumlegering vanwege de mechanische sterkte, lichtgewicht eigenschappen en corrosieweerstand.

Q3. Waar worden L-voeten gebruikt?

Zonne-montage L-voet wordt vaak gebruikt in metalen daksystemen, zonne-installaties op betonnen daken, op de grond gemonteerde PV-constructies en commerciële fotovoltaïsche projecten.

Q4. Kan montage op zonne-energie L-voeten op maat worden gemaakt?

Ja. Afmetingen, dikte, sleufontwerp, oppervlaktebehandeling en verbindingsmethoden kunnen worden aangepast aan verschillende montageconstructies voor zonne-energie.

Vraag 5. Wat is de verwachte levensduur van aluminium L-voeten?

Wanneer ze op de juiste manier worden geselecteerd met geschikte materialen, oppervlaktebehandeling en compatibele montagecomponenten, kunnen geanodiseerde aluminium L-voeten voldoen aan de langetermijnvereisten van fotovoltaïsche systemen.

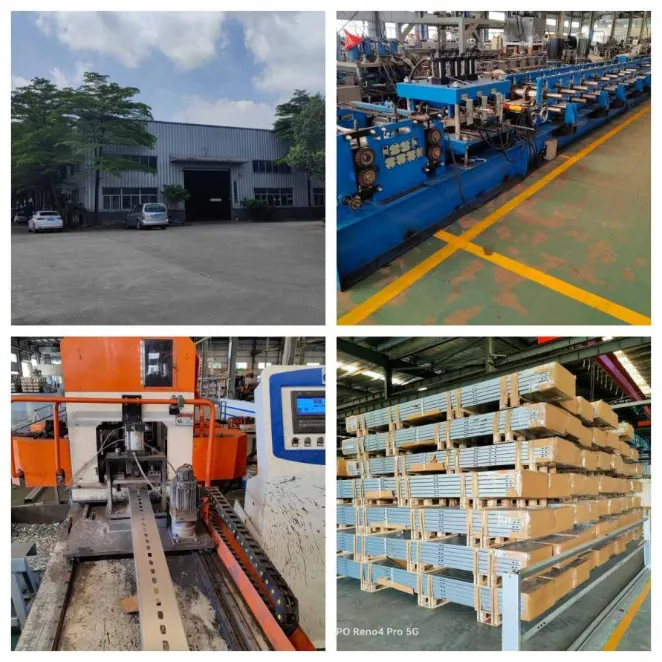

Fabrieks- en kwaliteitscontrole

Xiamen Honor Energy produceert accessoires voor montage op zonne-energie via gecontroleerde productieprocessen, inclusief inspectie van grondstoffen, vormen of bewerken, oppervlaktebehandeling en uiteindelijke kwaliteitsverificatie.

Kwaliteitscontrole richt zich op materiaalconsistentie, maatnauwkeurigheid, kwaliteit van de oppervlaktebehandeling en productprestaties.

Verpakkingsopties omvatten het exporteren van houten pallets en stalen pallets om componenten tijdens transport te beschermen.

Certificeringen

Xiamen Honor Energy volgt de kwaliteitsmanagementnormen voor de productie van montagecomponenten voor zonne-energie, waaronder:

· ISO 9001 kwaliteitsmanagementsysteem

· CE-gerelateerde nalevingsvereisten

· JIS-standaardreferenties
