Zonne-verbindingsplaat

Het onderdeel dat een Solar Connecting Plate wordt genoemd, is in feite een sterk, vlak stuk metaal in de vorm van een dikke rechthoek. Het is stevig gebouwd van hoogwaardig staal dat is gecoat om roest te voorkomen. Er zijn veel boutgaten in geboord in een heel specifiek, gepland patroon. Zijn voornaamste taak is om een ​​supersolide schakel te zijn. Het fungeert als een robuuste connector die twee belangrijke delen van de draagstructuur aan elkaar vastschroeft en vergrendelt: de horizontale balken die de zonnepanelen omhoog houden en de verticale palen die in de grond zijn verankerd. Door deze onderdelen stevig met elkaar te verbinden, zorgt het ervoor dat al het gewicht en de kracht van de panelen en de wind veilig door de hele constructie naar de grond worden overgebracht.

Verbindingsmethode

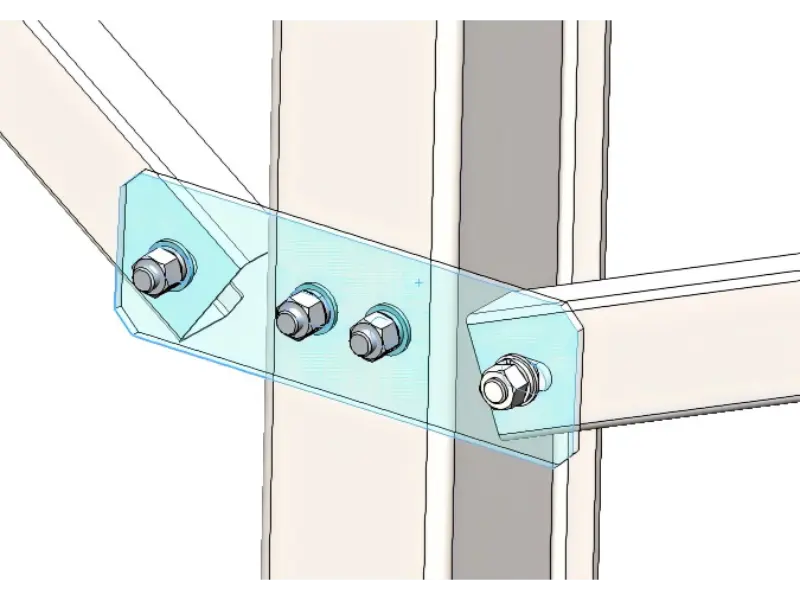

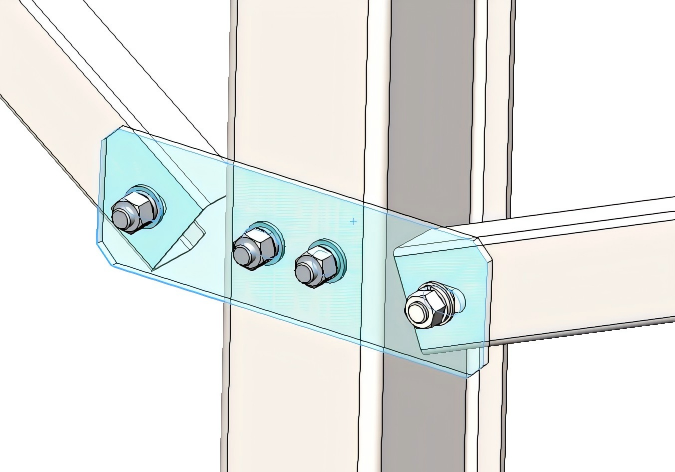

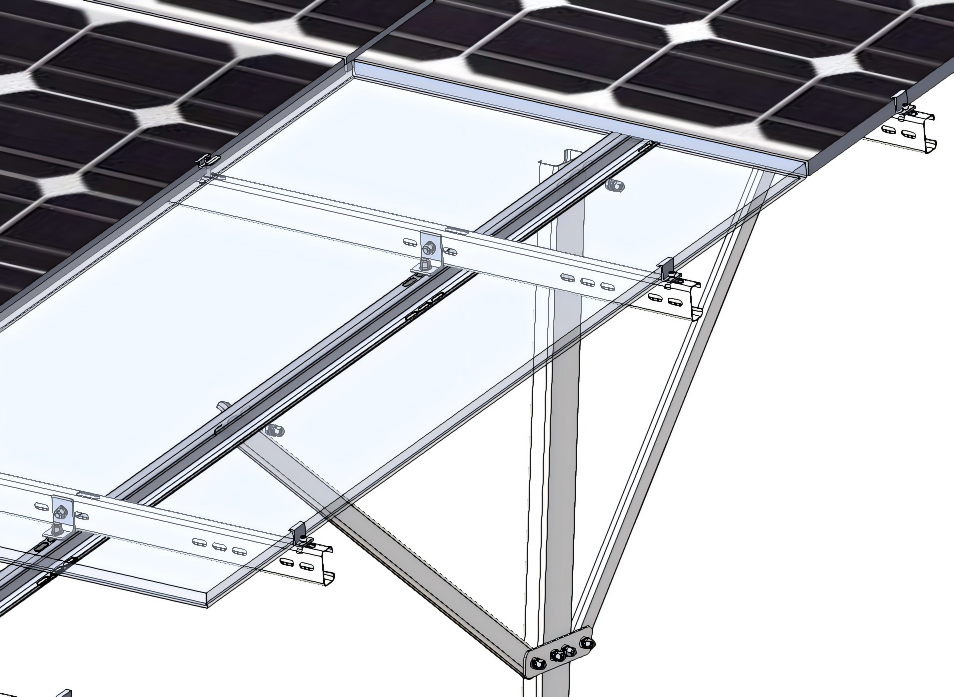

Het verbinden van zonneplaten wordt vaak aangetroffen in grondsteunsystemen met één kolom of grondsteunsystemen die extra diagonale versteviging vereisen. Dit komt omdat het alle krachten effectief overbrengt naar de hoofdkolom, waardoor de lengte van de hoofdlangsbalk wordt versterkt en deze op zijn plaats wordt gehouden. Het moet minimaal vier gaten hebben: de buitenste gaten voor het verbinden van de diagonale schoren, en de twee centrale gaten voor het verbinden van de hoofdkolom.

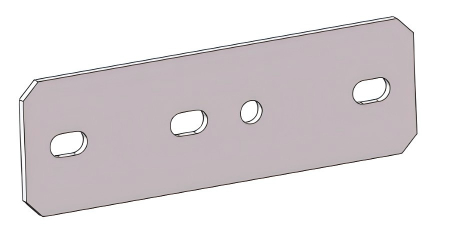

De gaten van de Solar Mount-verbindingsplaat aan weerszijden zijn doorgaans in paren gerangschikt, omdat er doorgaans slechts twee schuine kabels aan de kolom hoeven te worden bevestigd. De centrale gaten zijn doorgaans paarsgewijs horizontaal of paarsgewijs verticaal aangebracht. Hoewel de oriëntatie verschilt, blijft de spanningsverdeling in wezen hetzelfde. Tegenwoordig zijn de gaten doorgaans verticaal ontworpen om spanningsconcentratie langs dezelfde horizontale lijn te voorkomen, waardoor de stabiliteit wordt verbeterd.

Ontwerpkenmerken

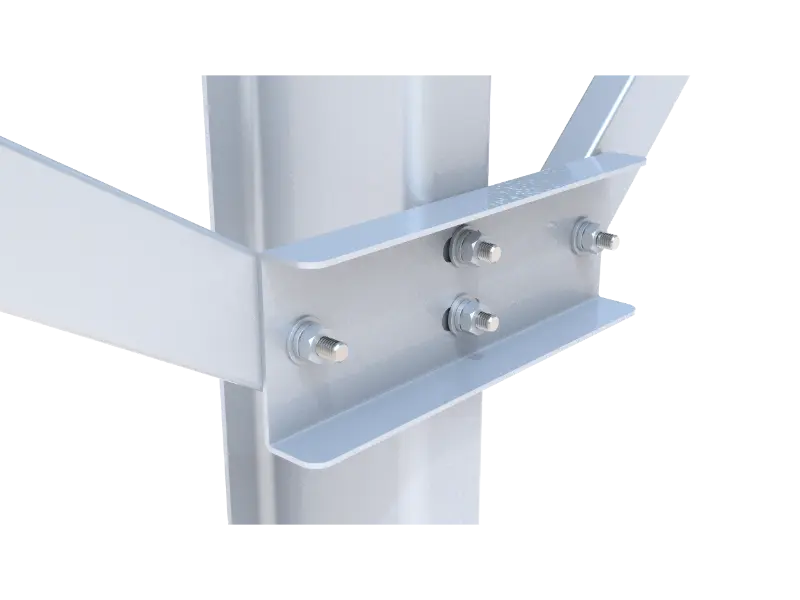

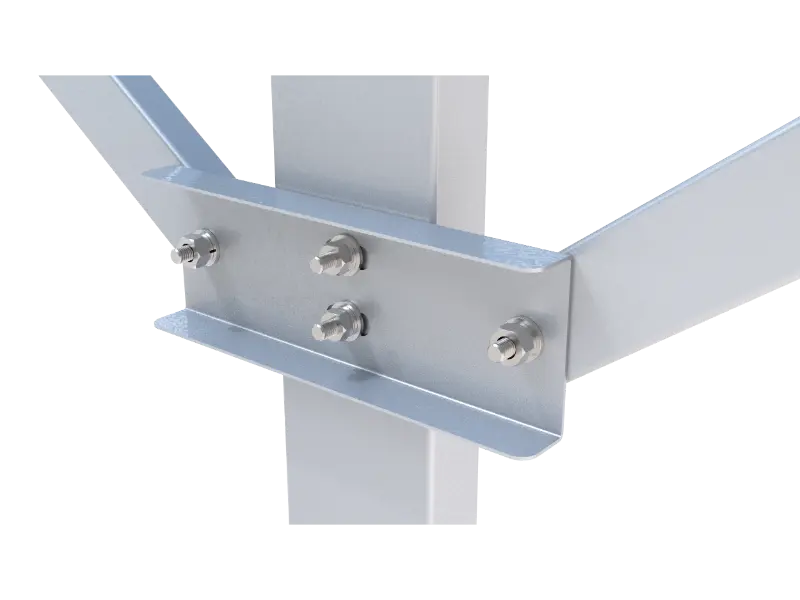

Ook de Mount solar verbindingsplaat heeft een slim ontwerp: de boven- en onderrand zijn gebogen of gevouwen. Bouwers gebruiken deze vorm vaak op plaatsen met veel harde wind of sneeuw. De omgevouwen randen op de verbindingsplaat werken net als de verstevigde hoeken op een stevige verzenddoos. Dit is niet alleen voor het uiterlijk; het vergrendelt het metaal feitelijk in een veel stijvere vorm die bestand is tegen buigen.
