PV-dakkliploks: passen bij het profiel, correct installeren

Hof Energie, een professionele leverancier gespecialiseerd inAccessoires voor PV-montagesystemen. Van dakkliploks tot bijpassende rails, wij bieden een volledig assortiment one-stop-oplossingen. Onze kliploks omvatten hoektype, staande naad, trapeziumvormige en de nieuwste geïntegreerde ontwerpen, compatibel met vrijwel alle gangbare geprofileerde staalplaten op de markt, waarbij ook niet-standaard maatwerk mogelijk is. Aan de railzijde hebben we zeer sterke aluminium rails en roestvrijstalen connectoren in verschillende specificaties op voorraad om aan verschillende belasting- en overspanningsvereisten te voldoen. Of u nu een EPC-bedrijf bent, een installateur of degene die daadwerkelijk de rekeningen betaalt: Xiamen Honor Energy zorgt voor solide producten en snelle, probleemloze ondersteuning.

Nu over dakkliploks: hun hoofdtaak is vrij eenvoudig: ze bijten zich vast in de verhoogde randen van het stalen dak en houden het hele PV-rail- en paneelsysteem omhoog. Laten we het een beetje opsplitsen.
Ten eerste houden ze de panelen stevig op hun plaats. Dat is het hele punt: ervoor zorgen dat uw modules op hun plek blijven, ondanks regen, wind of welk weer dan ook.
Ten tweede – en dit is een grote opgave voor daken met schuine naden en daken met staande naden – hebben deze kliploks geen enkel boorgat nodig. Geen gaten betekent geen lekken. Je houdt de originele waterdichting van het dak intact, en dat is precies wat je wilt als je te maken hebt met fabrieks- of magazijndaken. Hierdoor zijn ze zeer geschikt voor grote industriële of magazijndaken.

Verbetering van de windweerstand – Sommige kliploks zijn specifiek ontworpen als anti-lift-types, die extra houdkracht bieden tegen sterke opwaartse krachten bij stormen.

Geschikt voor verschillende ribprofielen – kliploks kunnen op maat worden gemaakt om te passen bij de exacte vorm en maat van de stalen plaatribben, waardoor een goede pasvorm wordt gegarandeerd.
Daarnaast worden kliploks ook gebruikt in tyfoonbestendige systemen, anti-sneeuwschuifsystemen en zelfs voor het bevestigen van decoratieve aluminium panelen op daken.

Belangrijkste kenmerken van dakkliploks

Geen compromissen op het gebied van waterdichtheid – Dit is het grootste verkoopargument. Omdat er geen gaten worden geboord, blijft het originele waterdichte membraan intact. Vooral kliploks met staande naad bijten zich rechtstreeks op de vergrendelde randen, waardoor het risico op lekkage vrijwel wordt geëlimineerd.



Snelle installatie – Veel componenten kunnen in de fabriek worden voorgemonteerd; ter plaatse klikt u ze eenvoudig op hun plaats en draait u de bouten vast. Dit bespaart zowel tijd als arbeid.
Lichtgewicht en corrosiebestendig – De meeste kliploks zijn gemaakt van aluminiumlegeringen (bijvoorbeeld 6063-T5 of 6005-T5) met een geanodiseerde oppervlakteafwerking. Ze voegen weinig extra belasting toe aan het dak en doorstaan ​​zoutsproeitests van 1000 uur of meer.



Maar ze hebben ook nadelen: hoewel ze niet doordringen, zijn kliploks niet permanent aan het dak verbonden. Bij langdurige wind-, sneeuw- of seismische belasting kunnen ze geleidelijk loskomen of zelfs loslaten. Regelmatige inspecties zijn daarom essentieel.
Draagvermogen moet vooraf worden gecontroleerd – Geprofileerde stalen daken hebben een beperkt draagvermogen. Het extra gewicht van het PV-systeem mag de oorspronkelijke ontwerpbelasting niet overschrijden. De industriële praktijk suggereert ongeveer 0,15 kN/m² voor nieuwe belastingen; in werkelijkheid ligt het totale gewicht van panelen plus montagesysteem doorgaans tussen de 20 en 35 kg per vierkante meter. Zorg altijd voor de originele constructietekeningen en voer een belastingverificatie uit vóór installatie.

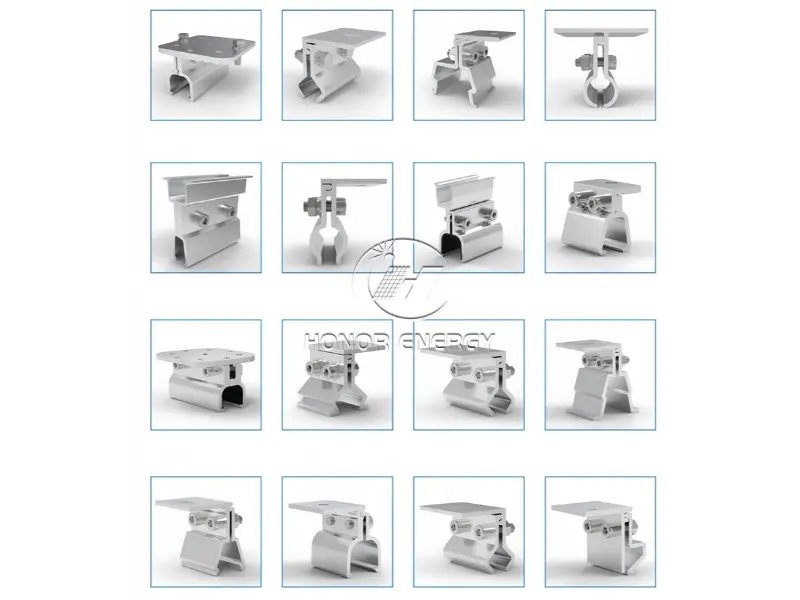

Belangrijkste soorten dakkliploks

De keuze voor een kliplok is geheel afhankelijk van het profiel van de staalplaat. Verschillende ribvormen vereisen verschillende kliplok-ontwerpen.

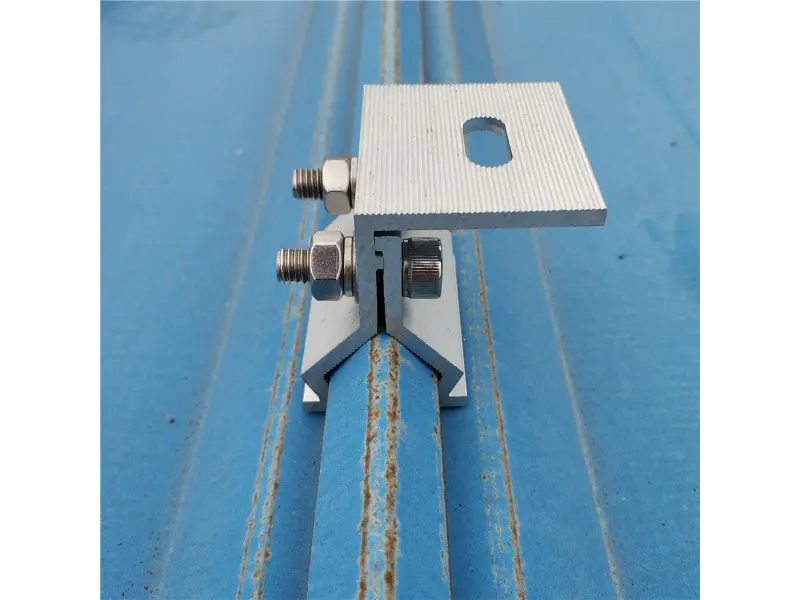

Hoek-type kliploks

Bijpassend dakprofiel: Hoekprofielstaalplaten (veel voorkomende modellen: 470, 760, 820, etc.).

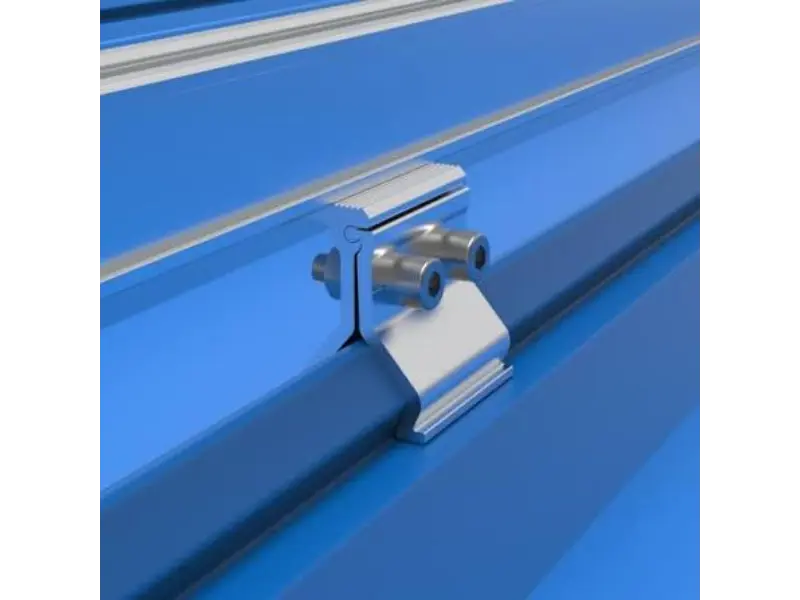

Hoekvellen worden geleverd met een schuine ribbe: het is een perfecte vorm waar de kliplok zich aan kan vastgrijpen. Onze kliploks hebben kaken die zijn ontworpen om precies op die ribbe te bijten, en het beste deel? Je slaat geen enkel gat door het dak. De montage is eenvoudig: plaats de aluminium kliplok over de ribbe en draai de bouten vast.
Tegenwoordig zijn er geïntegreerde hoekkliploks beschikbaar die de noodzaak voor montagerails helemaal overbodig maken. Modules kunnen rechtstreeks op de kliplok worden bevestigd, waardoor de installatietijd aanzienlijk wordt verkort.

Kliploks met staande naad

Bijpassend dakprofiel: Staalplaten met staande naad (veel voorkomende modellen: 400, 430, etc.).
De ribben van deze platen zijn verticaal omhoog gebracht en in elkaar grijpend. kliploks worden eenvoudig op de verticale naad bevestigd – ook hier is geen penetratie vereist. In praktijkprojecten zoals de Hefei BOE halfgeleider-PV-centrale op het dak werden op maat ontworpen kliploks met staande naden gebruikt voor het montagesysteem.



Trapeziumvormige (T-type) kliploks

Bijpassend dakprofiel: Trapeziumvormig geprofileerde staalplaten.
Trapeziumvormige platen hebben eenvoudige, trapeziumvormige ribben zonder de complexe vergrendelingseigenschappen van typen met hoek- of staande naden. Deze ribben bieden geen betrouwbaar klikpunt; daarom is de huidige standaardpraktijk het gebruik van zelftappende schroeven die door de staalplaat dringen en verankeren in de gordingen eronder.
Het nadeel is duidelijk: bij het boren wordt de waterdichte laag doorboord, waardoor een potentieel lekpad ontstaat. Voor trapeziumvormige daken zijn extra waterdichtingsmaatregelen van cruciaal belang: plaats EPDM-rubberen pads tussen de kliplok en de staalplaat en breng weerbestendige structurele siliconenkit aan rond elk schroefgat (dat meer dan 10 jaar meegaat). In 2023 heeft een tyfoon in Nantong twaalf PV-projecten omvergeworpen – meer dan 60% van de storingen was te wijten aan corrosie en breuken op de geboorde punten.



Geïntegreerde kliploks

Dit is een nieuwer ontwerp waarbij de montagerails overbodig zijn. De kliplok is integraal uit één stuk gevormd, lichtgewicht en sterk. PV-modules kunnen rechtstreeks op de kliplok worden gemonteerd, waardoor materiaalkosten worden bespaard en het draagvermogen wordt verbeterd.





Selectie- en installatietips

Zorg ervoor dat het kliplok-type overeenkomt met het dakprofiel – Kliploks van het hoektype mogen niet worden gebruikt op trapeziumvormige platen en kliploks van het T-type zijn niet geschikt voor andere profielen. Een verkeerde combinatie leidt tot losraken en lekken.
Draai de bouten niet te hard aan, doorgaans streven wij naar 20 tot 30 N·m. Als je verder gaat, verpletter je de staalplaat, waardoor de waterdichtheid in de war raakt.
En in hemelsnaam, sla de kit niet over. Dat kleine gat tussen de kliplok en het dak is precies waar water naar binnen komt, dus vul het goed.
Probeer ook te voorkomen dat u op regenachtige dagen werkt. Vocht doodt de kleefkracht van de kit, en dat is een recept voor lekkage later.

Als laatste: blijf regelmatig controleren. Geef de bouten en kit eens in de zes maanden een beurt en doe altijd een extra ronde na een flinke storm of hevige sneeuwval.
Laat je niet misleiden door hun formaat: kliploks doen het zware werk. Kies het juiste type en installeer het goed, en u beschikt over een systeem dat snel, lekvrij en betrouwbaar is. Als u het mis heeft, betaalt u ervoor: lagere generaties, schade aan het dak, of erger nog, loskomende panelen. De truc is simpel: stem uw kliplok af op het dak, draai hem goed vast en blijf op de hoogte van het onderhoud.
