Z-beugel voor montage van zonnepanelen

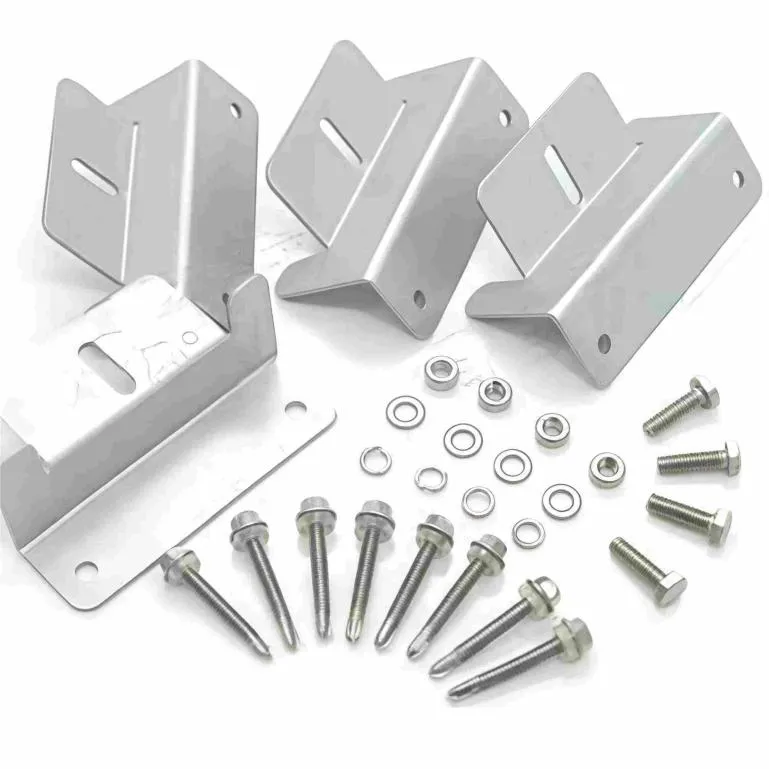

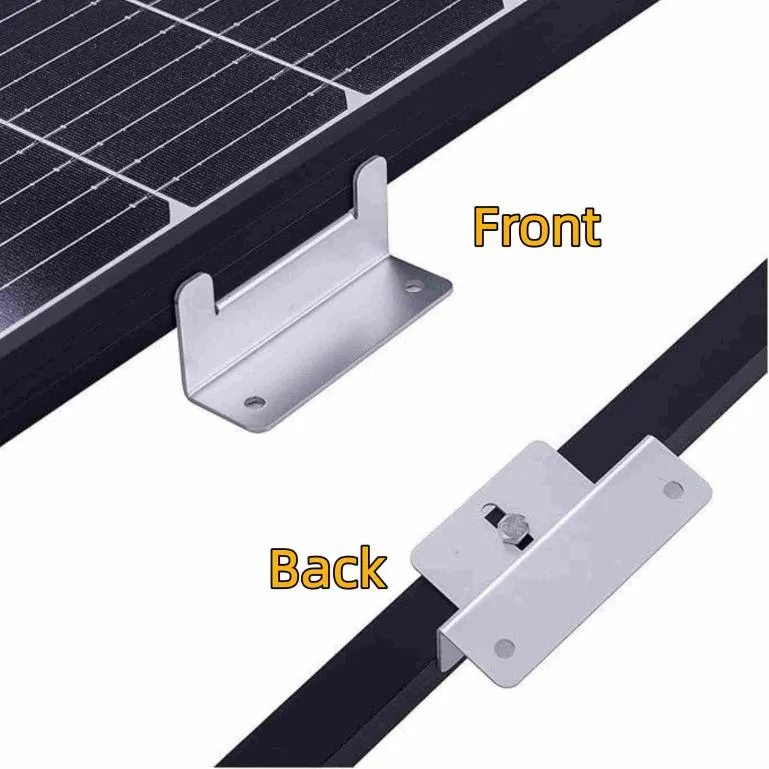

Deze aluminium zonnepaneelbeugel met Z-beugel van Xiamen Honor Energy ondersteunt maatwerk en groothandel. In tegenstelling tot montage op gewone rails, wordt deze PV-beugel rechtstreeks op het dak van een camper of zeecontainer bevestigd. De Z-vormige structuur creëert een opening tussen het paneel en het dakoppervlak voor kabelgeleiding en warmteafvoer. Tijdens de installatie gaan zelftappende schroeven of bouten door de onderste gaten en worden direct op het voertuig- of containerdak vergrendeld. Er zijn geen montagerails nodig. Voor campers en containers met platte daken en een beperkt laadvermogen vermindert deze methode het aantal onderdelen en het totale gewicht. Geschikt voor zonne-energie-installateurs en conversiewerkplaatsen die een railloze montageoplossing willen aanschaffen.

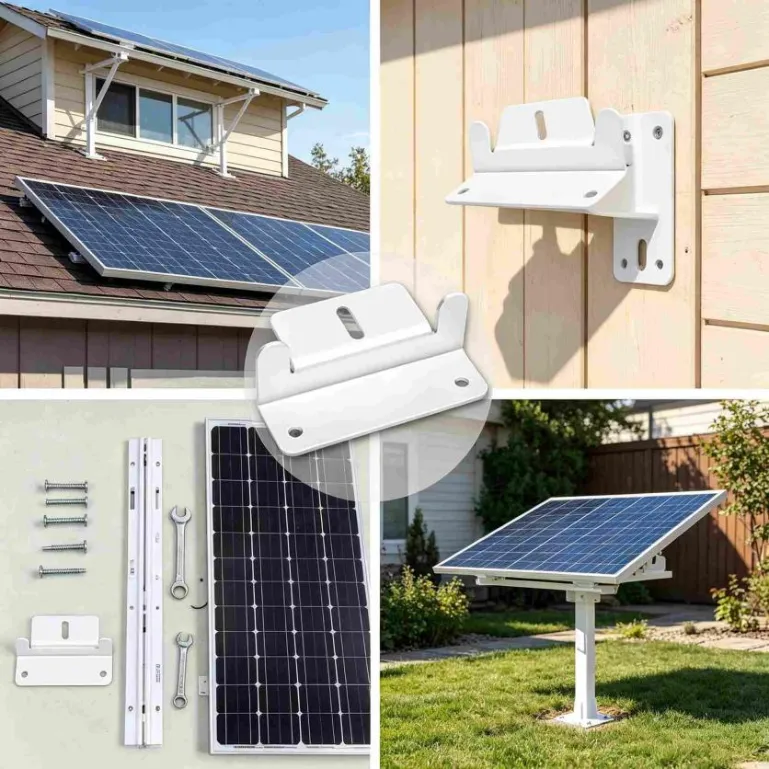

Sollicitatie

l RV-daken: rechtstreeks op het platte dak bevestigd om interieursystemen van stroom te voorzien.

l Zeecontainertops: voor containerwoningen of mobiele energieopslageenheden.

l Speciale voertuigen: campers, technische voertuigen, enz.

l Tijdelijke gebouwen: prefabhuizen, wachthokjes en andere zonne-installaties met plat dak.

Technische parameters

Veelgestelde vragen

1. Deze Z-beugel wordt rechtstreeks op een camperdak geschroefd. Hoe ga je om met waterdicht maken?

De beugel zelf is niet waterdicht. Breng tijdens de installatie afdichtingsmiddel (zoals butyl of siliconen) rond de schroefgaten aan voordat u de schroeven erin draait. Het wordt ook aanbevolen om een ​​waterdichte pakking of strip aan te brengen tussen de beugelbasis en het dakoppervlak, zodat regenwater niet door de gaten sijpelt. Als het dak van de camper van glasvezel of metaal is, maak het oppervlak dan grondig schoon voordat u kit aanbrengt voor een betere hechting.

2. Is directe montage op een containerdak zonder rails voldoende sterk?

Het laadvermogen is afhankelijk van twee zaken: de dikte en het materiaal van het containerdak, en de bevestigingsmethode. Voor standaard stalen containers is het dakpaneel gewoonlijk 1,6 mm tot 2,0 mm dik. Voor zonnepanelen van standaardformaat is het gebruik van zelftappende schroeven met afdichtmiddel, gecombineerd met de meerpuntskrachtverdeling van de Z-beugel, over het algemeen voldoende. Controleer bij daken van aluminium of glasvezel eerst de paneeldikte. Voeg indien nodig een steunplaat aan de binnenkant toe of gebruik klinkmoeren om te voorkomen dat de schroeven eruit trekken.

3. Wat moet ik doen als het dak van de camper of container niet perfect vlak is?

Kleine oneffenheden zijn meestal prima. De Z-beugelbasis heeft een contactoppervlak dat na het vastdraaien vlak kan blijven zitten. Als het dak echter een opvallende kromming of oneffenheden vertoont, is het beter om vulplaatjes onder de beugelbasis toe te voegen, of een dikkere aluminium beugel te kiezen (bijvoorbeeld 3,0 mm) om de ongelijkmatige spanning op het paneel na installatie te verminderen. Plaats vóór het boren de beugel op het dak om de pasvorm te controleren.
