Eindklem op zonne-energie

Vaste componenten: Door de coördinatie van het klemlichaam en de bouten wordt het uiteinde van de fotovoltaïsche modules stevig vergrendeld op de geleiderails van de steun, waardoor het eigengewicht van de modules en externe belastingen (zoals wind en sneeuw, winddruk) in evenwicht worden gebracht.

Bufferbescherming: Sommige eindklemmen zijn aan de binnenkant voorzien van rubberen of siliconen pakkingen, die de directe wrijving tussen het componentframe en het metalen klemlichaam kunnen verminderen, voorkomen dat het frame bekrast raakt en tegelijkertijd de thermische uitzettings- en krimpspanning verlichten die wordt veroorzaakt door temperatuurveranderingen.

Aanpassing en aanpassing: Verschillende specificaties van eindklemmen voor zonnepanelen kunnen worden aangepast aan fotovoltaïsche modules van verschillende diktes (meestal 20-50 mm) en verschillende frametypes (zoals aluminiumlegering, glasvezelversterkte kunststof), waardoor aan diverse installatievereisten wordt voldaan.

Eindrailklem wordt veel gebruikt in scenario's zoals op de grond gemonteerde fotovoltaïsche elektriciteitscentrales, op het dak gedistribueerde fotovoltaïsche systemen en fotovoltaïsche vliesgevels. Het is met name geschikt voor platliggende of hellende installatieconstructies waarbij de zijkant van de componenten moet worden bevestigd. Het is een onmisbaar hulpbevestigingsonderdeel in fotovoltaïsche ondersteuningssystemen.

Eindklem is verdeeld in vier typen:

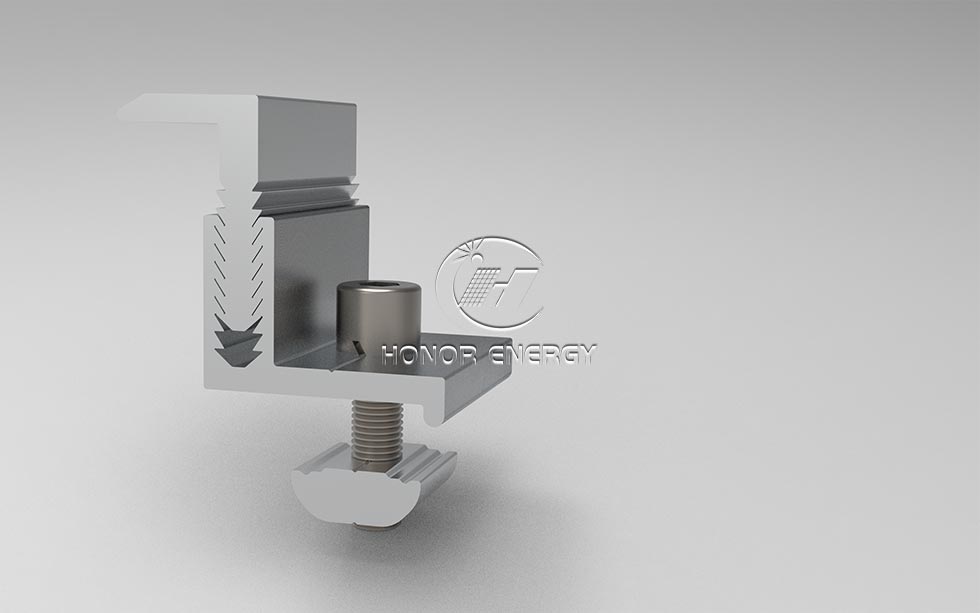

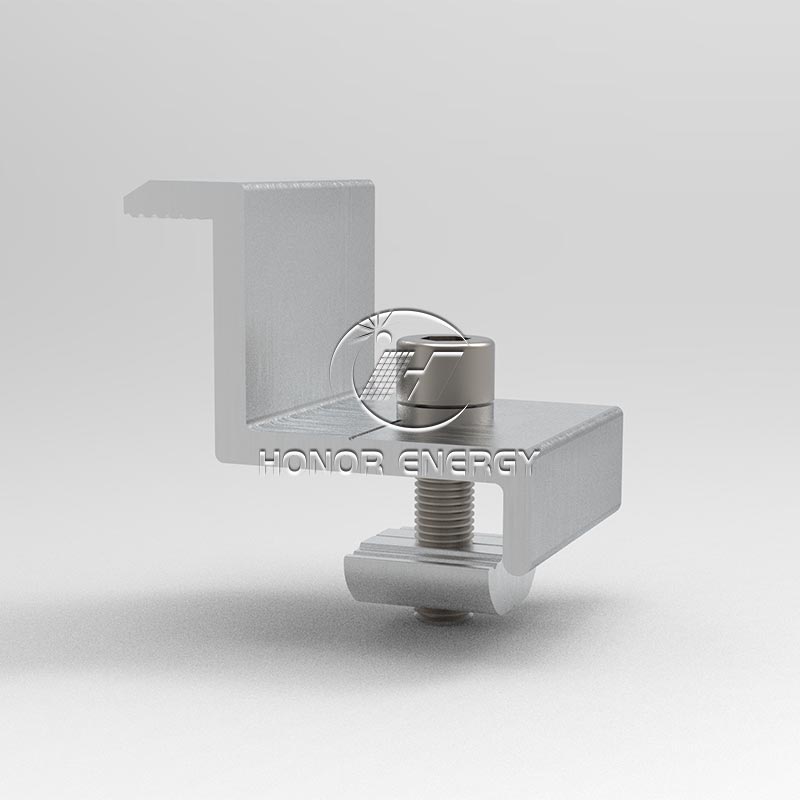

1. Gewone eindklem: de boutafstelling is aangepast aan componenten met meerdere diktes en reageert flexibel op specificatieverschillen.

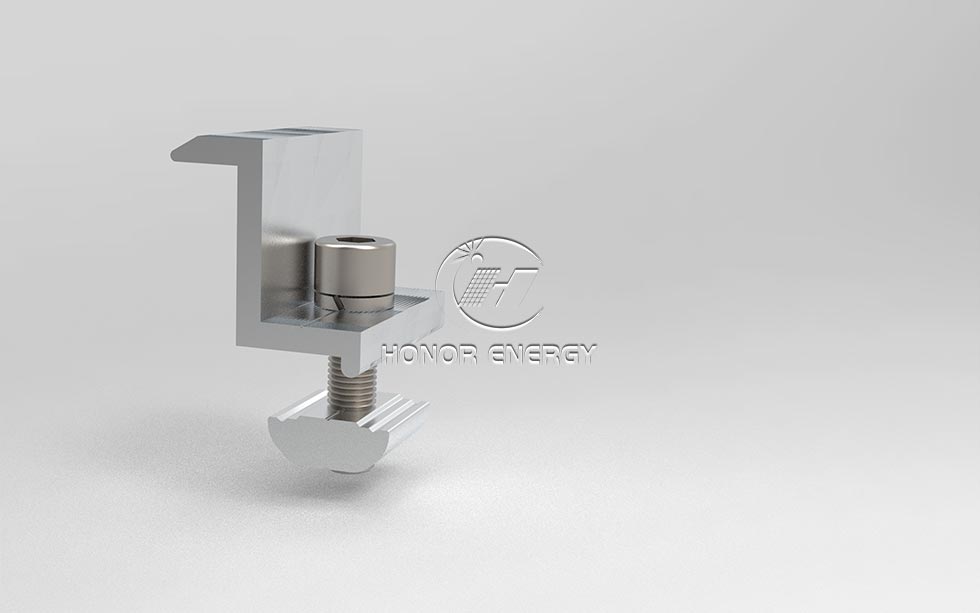

2. Verstelbare eindklem: de boutafstelling is aangepast aan componenten met meerdere diktes en reageert flexibel op specificatieverschillen.

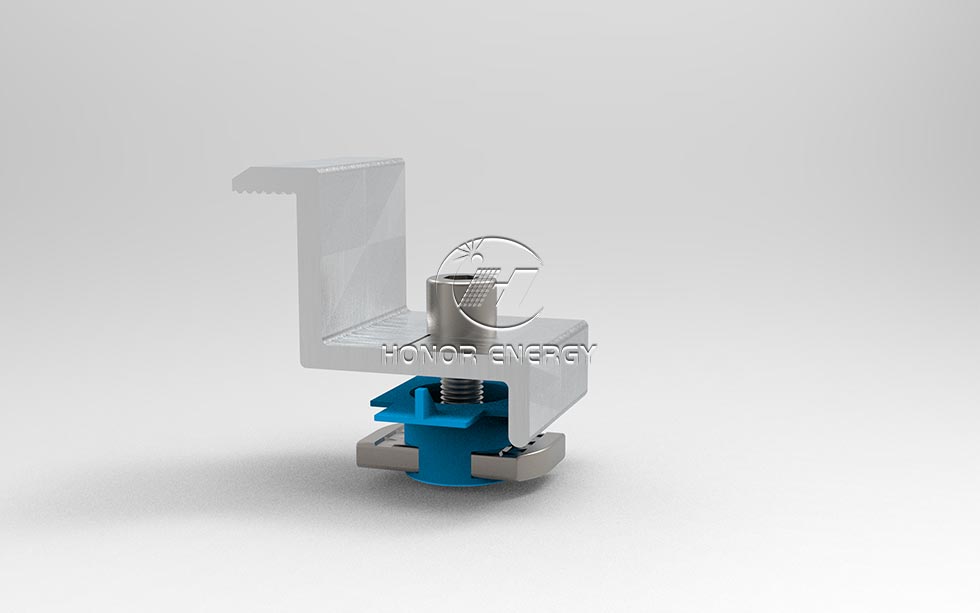

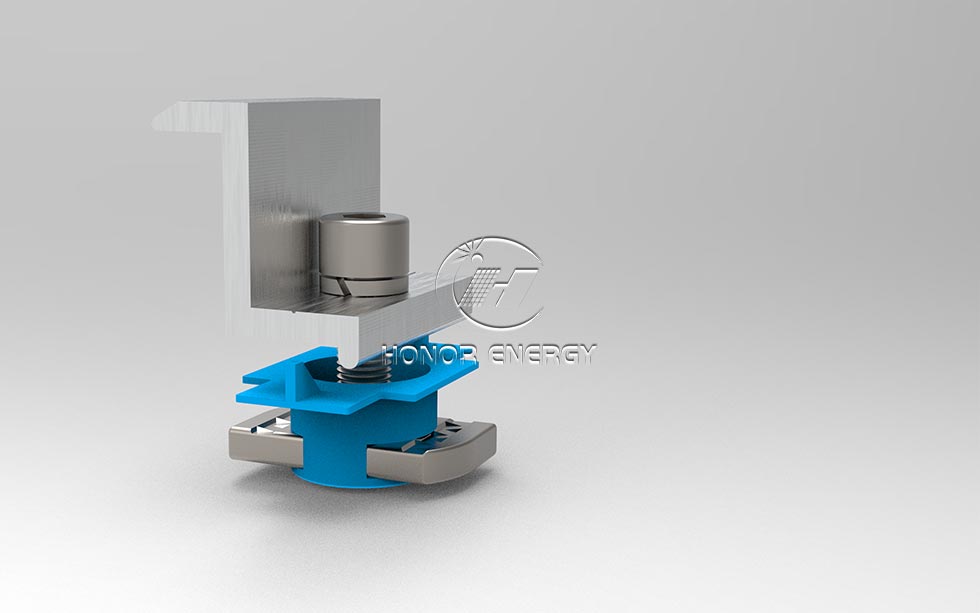

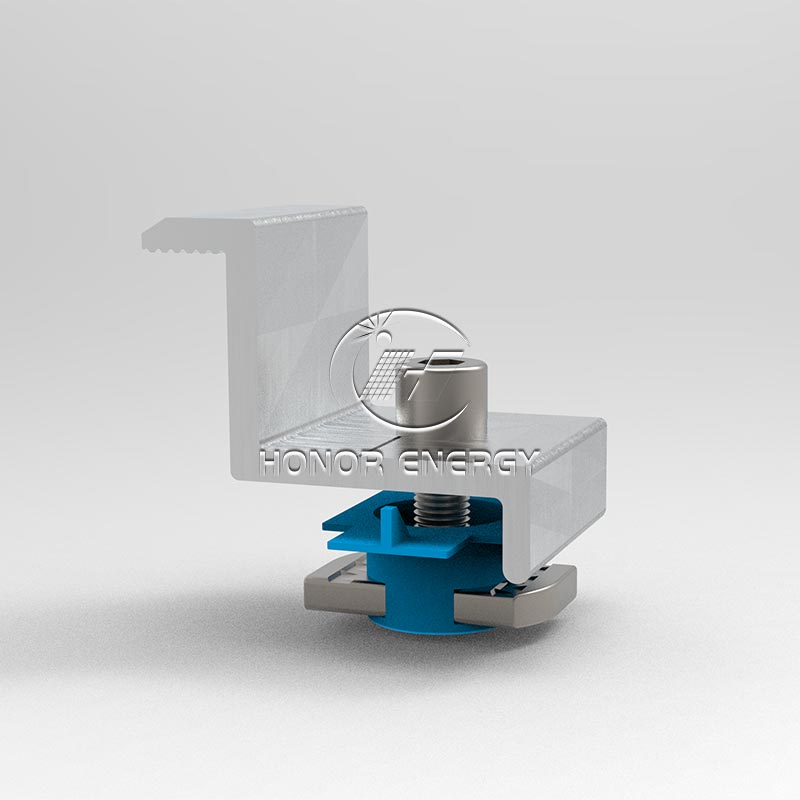

3. Kunststof vleugeleindklem: met kunststof flenzen en pakkingen is deze krasbestendig, spanningsverminderend en beschermt het frame.
4. Snelle eindklem: het klik-/sleufontwerp maakt een snelle installatie zonder gereedschap mogelijk en versnelt grootschalige constructie.

voordeel

1. Volledig assortiment gedekte modellen: verstelbare, standaard, plastic vleugel- en snelle modellen zijn allemaal beschikbaar, compatibel met componenten van 20 tot 55 mm, die voldoen aan alle vereisten voor krasbestendigheid en snelle installatie.
2.Details bonuspunten: het plastic vleugelmodel is voorzien van een dubbel bufferbeschermframe, het verstelbare model is nauwkeurig afgesteld, het zwarte model heeft een matte mix van decors en de snelmontage-snap-on is getest op duurzaamheid na 100.000 cycli.
3. Garantie voor gemoedsrust: IEC-certificering + 12 jaar garantie, bulkaankoop met weinig verlies en gemoedsrust

Installatie-instructies

Vóór installatie

Controleer of het model overeenkomt met de dikte van de zonne-eindklem (20-55 mm) en verwijder de olievlekken en stof op het installatieoppervlak.

Installatieprocedure

Positionering: Centreer het klemlichaam tussen de zijkant van het onderdeel en de geleiderail en lijn de randen uit.
Voorbevestiging: Draai de bouten handmatig vast om lichte kracht uit te oefenen en de componenten waterpas te zetten.
Aandraaien: Gebruik een momentsleutel om vast te draaien met een kracht van 8-12 N · m om te zorgen voor een goede pasvorm zonder enige losheid.

Opmerking over speciale editie

Kunststof vleugeleindklem: De kunststof flens moet volledig in lijn liggen met de rand van het onderdeel.
Snelle eindklem: Nadat u deze in de kaartsleuf hebt geduwd, drukt u op de gesp totdat deze met een "klik" vergrendelt, en duwt u vervolgens voorzichtig totdat er geen verplaatsing meer optreedt.
