Stalen zonnerailklem

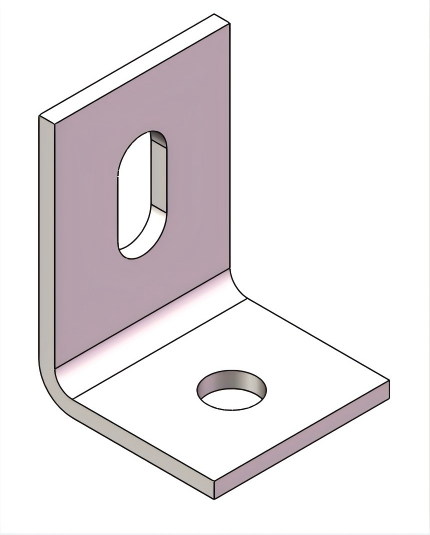

Nieuwe klanten kunnen naar de fabriek komen om hun producten op maat te laten maken. Stalen zonnerailklem in montagesystemen voor zonne-energie is een ogenschijnlijk eenvoudig maar toch cruciaal verbindingsonderdeel. De typische vorm is een stevige rechthoekige L-vorm, nauwkeurig gewalst of koudgevormd uit hoogwaardig staal. Het dwarsdoorsnedeontwerp zorgt voor een evenwicht tussen mechanisch draagvermogen en materiaalefficiëntie. Deze unieke rechthoekige structuur zorgt voor buigstijfheid in twee richtingen. Het ene uiteinde is via voorgeboorde gaten stevig vastgezet op de hoofddwarsbalk, terwijl het andere uiteinde stabiel de langsrail ondersteunt die de fotovoltaïsche modules draagt.

Installatie en gebruik

De installatiepositie van de Solar Steel Rail Clamp bevindt zich doorgaans tussen de langsbalk van de vooraf geïnstalleerde beugel en de rail, wat betekent dat deze dient om de rail aan de langsbalk te bevestigen. Daarom moet elke vooraf geïnstalleerde beugel ten minste twee van deze componenten bevatten, waarbij het exacte aantal afhankelijk is van het aantal rails op de individuele vooraf geïnstalleerde beugel. Wanneer het paneel verticaal wordt gemonteerd, worden er doorgaans vier gebruikt; bij horizontale montage worden er doorgaans vier of vijf gebruikt.

Het installatieproces van de Solar Steel-rekklem is eenvoudig. Alle benodigde componenten omvatten de beugel zelf en twee M10*30 bouten. Het enige gereedschap dat nodig is, is een schroevendraaier. Voor de montage plaatst u eerst de beugel op de langsligger en plaatst u de bouten, maar draait u deze nog niet vast. Plaats vervolgens de rail langs de beugel en lijn deze uit met de gaten. Let op: Er moeten minimaal twee beugels op hun plaats zitten voordat de rail wordt geïnstalleerd. Draai ten slotte de bouten vast om de installatie te voltooien.

Opmerking:

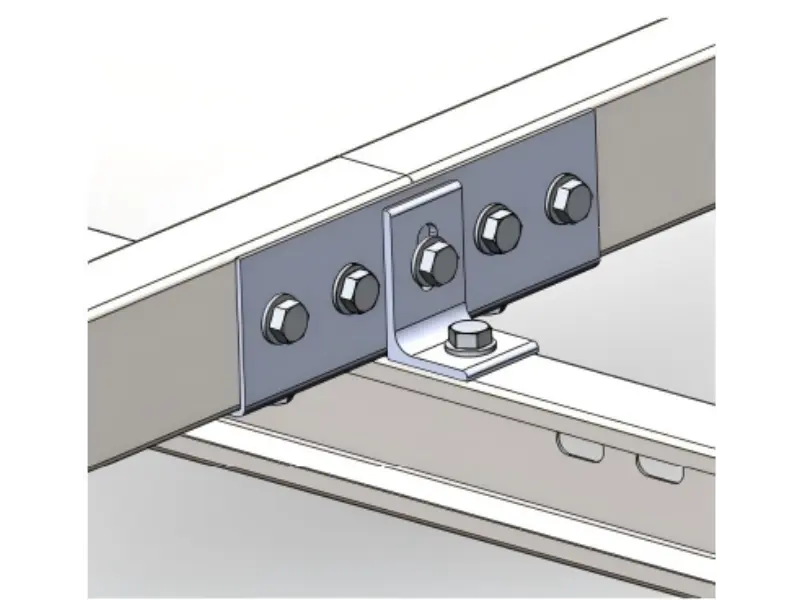

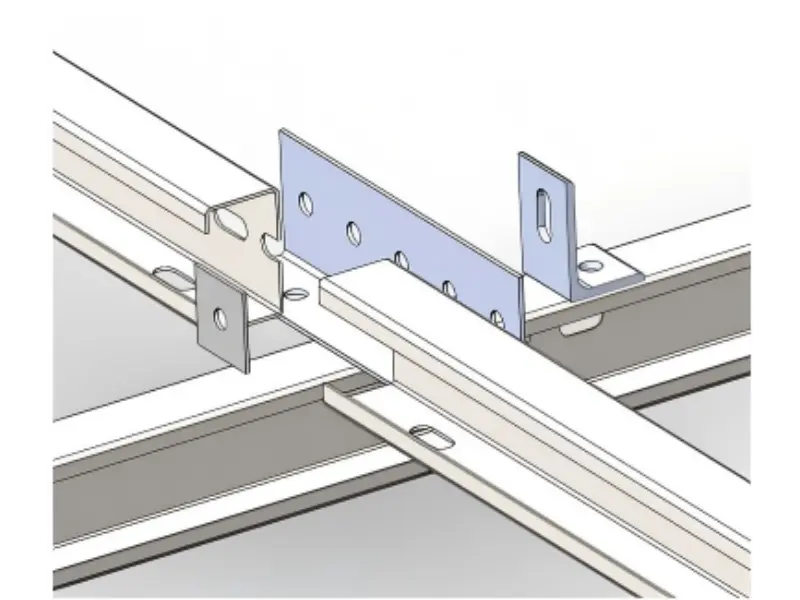

Hoewel het installatieproces van de Steel Solar Racking Clamp eenvoudig is, vereist één onderdeel bijzondere aandacht: de installatie van de eerste en laatste arrays. Bij installatie van deze twee arrays worden ze doorgaans op de railverbindingspunten gemonteerd. Dit betekent dat ze samen met de railverbinders moeten worden geïnstalleerd, waardoor een extra vulring nodig is om ze vast te zetten en het gebruik van langere bouten nodig is.
