Middenklemmen en eindklemmen

Laten we eerlijk zijn: als mensen het hebben over PV-montagesystemen, gaat alle aandacht uit naar de rails, de palen en de funderingen. Maar de onderdelen die zonnepanelen daadwerkelijk op hun plaats houden zijn de klemmen.middenklemmen en eindklversterkers. Bij Xiamen Honor Energy zijn we lang genoeg actief in deze branche om één ding te weten: als uw klemmen defect raken, heeft uw hele array problemen.

Wat zijn middenklemmen en eindklemmen precies, en waarom heb je ze allebei nodig?

Eerlijk gezegd doen ze allebei dezelfde kerntaak: zonnepanelen op de rails houden. Maar waar ze zitten, maakt het verschil. Middenklemmen gaan tussen twee panelen.

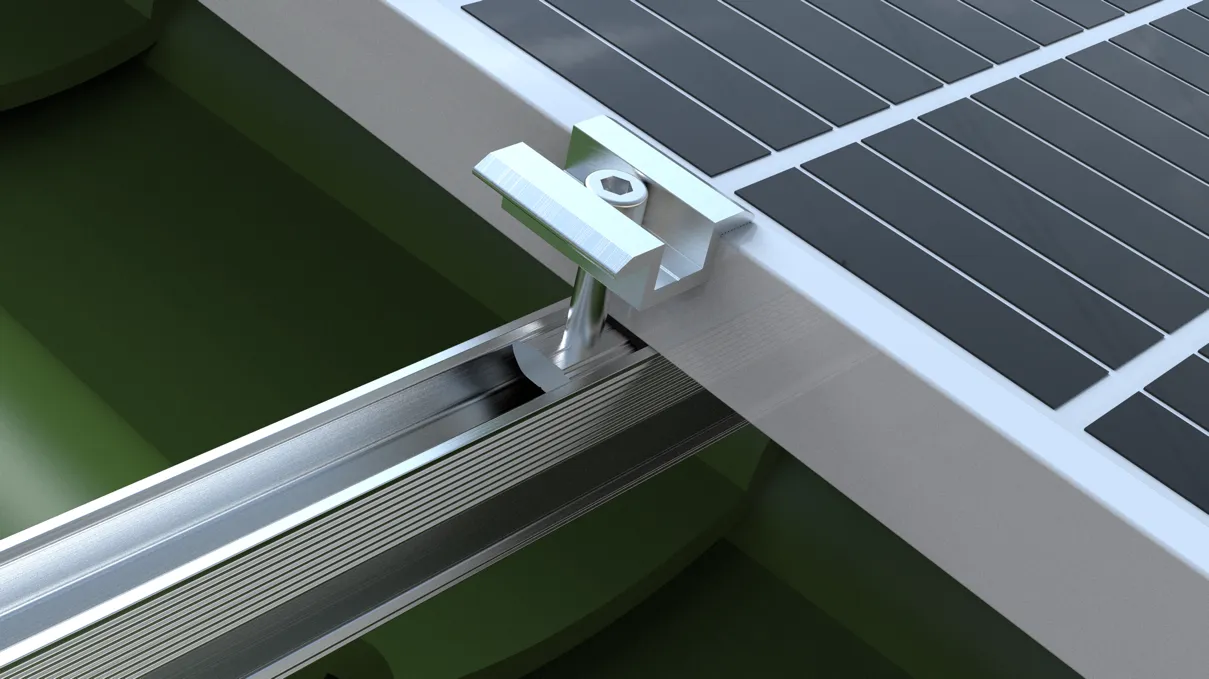

Stel je dit voor: je hebt één paneel aan de linkerkant en één aan de rechterkant, en een middenklem zit precies in de opening en grijpt tegelijkertijd de rand van beide vast. Het houdt de afstand gelijk, voorkomt dat de panelen uit de pas lopen en vergrendelt alles stevig aan de onderliggende rail. Elk paneel heeft er twee nodig: één aan elke kant. Eindklemmen zijn de boekensteunen. Ze gaan helemaal aan het begin en aan het einde van elke rij en grijpen alleen de buitenrand van het eerste en laatste paneel. Hun taak is om te voorkomen dat de hele rij zijwaarts schuift als de wind toeslaat. Zonder hen zou die rij panelen in de loop van de tijd langzaam loskomen. Dus in duidelijke bewoordingen: middenklemmen verbinden en eindklemmen kap. Gebruik beide, anders blijft uw array niet lang bij elkaar. Eindklemmen (ook wel zijklemmen of randklemmen genoemd) worden aan de buitenranden van elke rij panelen geïnstalleerd. Elke eindklem houdt slechts de buitenrand van één module vast en fungeert als een "dop" om te voorkomen dat de hele rij zijwaarts verschuift bij sterke wind of trillingen. Eindklemmen vereisen een zorgvuldiger ontwerp dan middenklemmen, omdat ze slechts één paneel vastgrijpen. Onder belasting hebben ze de neiging te draaien of van het frame te glijden als ze niet op de juiste manier zijn ontworpen. Simpel gezegd: middenklemmen zorgen voor de verbindingen tussen panelen en eindklemmen voor de randen. Je hebt beide nodig om van een rij losse panelen één solide structuur te maken.

Specificaties

Compatibel met de meeste panelen op de markt. Onze midden- en eindklemmen zijn ontworpen voor maximale compatibiliteit. Reguliere PV-modules hebben framediktes variërend van 30 mm tot 50 mm, en onze producten bestrijken vrijwel al deze diktes. Standaard middenklemmaten (moduledikte): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standaard eindklemmaten (moduleframehoogte): 35 mm / 40 mm / 45 mm / 50 mm Klemlengte: standaard 40 mm, 50 mm, 60 mm – aangepaste lengtes beschikbaar op aanvraag. Paneelafstand (middenklem): 20 mm, 26 mm, 28 mm, enz.. We bieden ook verstelbare middenklemmen en verstelbare eindklemmen die 30/34/38/42 mm of 35/40/45/50 mm in één model bestrijken. Minder SKU's in uw magazijn, minder kopzorgen op de bouwplaats.

Materialen en afwerking

Aluminium behuizing en roestvrijstalen hardwareklemmen zitten buiten en worden jaar na jaar blootgesteld aan zon, regen en temperatuurschommelingen. Als het materiaal niet goed is, roesten ze binnen drie tot vijf jaar door. Onze midden- en eindklemmen zijn gemaakt van aluminiumlegering 6063-T5 – de meest beproefde en meest gebruikte aluminiumsoort in de PV-montage-industrie. Het biedt een hoge treksterkte, een laag gewicht en een uitstekende corrosieweerstand, met een levensduur van 20-25 jaar in buitenomgevingen. Oppervlaktebehandeling is geanodiseerd – natuurlijk zilver of heldere afwerking, met een oxidefilmdikte van 8-10 micron. Deze dunne film verbetert de corrosieweerstand dramatisch. Voor speciale vereisten is ook een zwart geanodiseerde of elektroforetische coating beschikbaar. De hardware is van roestvrij staal 304 of 316 – bouten en moeren die niet roesten terwijl de aluminium onderdelen nog in goede staat zijn. Antislippads zijn gemaakt van EPDM-rubber (ethyleenpropyleendieenmonomeer), geplaatst tussen de klem en het moduleframe. Deze pads dienen twee doelen: ze verhogen de wrijving om beweging van het paneel onder windbelasting te voorkomen, en ze dempen de klemkracht om krassen of vervorming van het aluminium frame te voorkomen. EPDM-rubber is UV-bestendig en verouderingsbestendig en presteert betrouwbaar van -40°C tot 80°C.

Welke soorten bieden wij aan?

Je zou denken dat middenklemmen en eindklemmen vrij eenvoudig zijn – en dat is meestal ook zo. Maar door de jaren heen hebben we geleerd dat één maat zeker niet voor iedereen geschikt is. Verschillende projecten, verschillende panelen, verschillende omstandigheden ter plaatse – ze vragen allemaal om iets anders. Dit is dus wat we op voorraad hebben: Standaard middenklemmen – dit zijn uw werkpaarden. Ze passen op conventionele ingelijste kristallijne siliciumpanelen, zoals je bij 90% van de projecten ziet. Compatibel met modulediktes van 30 mm tot 50 mm. Niets bijzonders, gewoon solide en betrouwbaar. Standaard eindklemmen – hetzelfde idee, maar dan voor de buitenranden. Hetzelfde diktebereik, dezelfde eenvoudige installatie. Ze doen precies wat ze moeten doen en dat doen ze goed.

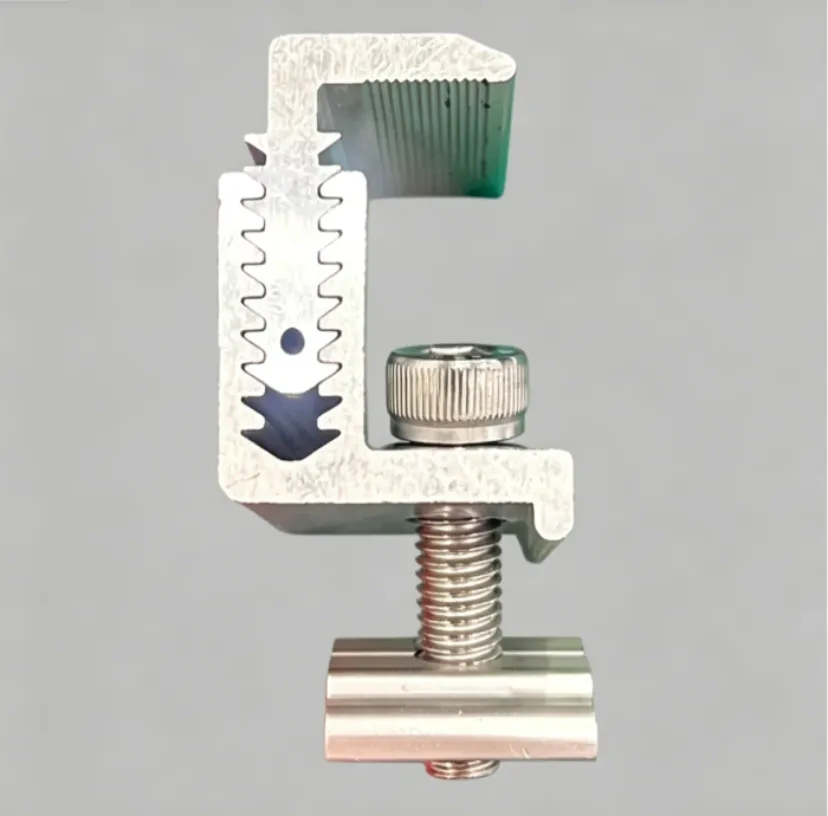

Verstelbare middenklemmen

Dit is waar dingen slim worden. Eén enkele klem dekt meerdere diktes: 30/34/38/42 mm of 35/40/45/50 mm in één model. U hoeft niet meer te raden welke dikte u nodig heeft, u hoeft niet langer vier verschillende onderdelen op voorraad te hebben voor vier verschillende klussen. Pak één doos en je bent gedekt voor de meeste scenario's. Verstelbare eindklemmen – hetzelfde verstelbare concept, maar dan voor randposities. Geeft u dezelfde flexibiliteit aan de uiteinden van uw rijen. Midden- en eindklemmen met dunne film: dit is een specialiteit. Dunnefilmmodules zijn veel dunner dan standaard kristallijne panelen: we hebben het over 5 tot 7,7 mm. Gewone klemmen houden ze gewoon niet goed vast. Daarom maken we speciale exemplaren met een smaller kaakprofiel, speciaal ontworpen om dunne-filmpanelen veilig vast te houden zonder de randen te beschadigen. Dat is onze opstelling. Als u iets nodig heeft dat buiten dit standaardaanbod valt (een niet-standaard dikte, een specifieke lengte, een bepaalde afwerking), kunnen we ook op maat gemaakte uitvoeringen maken.

Installatie

Eenvoudig, snel, zonder boren. De kleminstallatie is eenvoudig: er hoeft niet in de panelen zelf te worden geboord. De standaardprocedure: monteer de rails (U-kanaal, C-kanaal of aluminium rails) op de draagconstructie, leg de PV-panelen erop, plaats middenklemmen tussen aangrenzende panelen en eindklemmen aan de buitenranden, en draai vervolgens de bouten vast. Voor elke module zijn twee middenklemmen nodig, en voor elke rij twee eindklemmen. Het aanbevolen aanhaalmoment is 8-15 N·m, afhankelijk van de moduledikte en de omstandigheden ter plaatse. Te los, en panelen zullen verschuiven in de wind; te strak, waardoor u het risico loopt het moduleframe te beschadigen. Gedetailleerde koppelaanbevelingen worden bij elke verzending meegeleverd.

Toepassingen

Van daken tot grondmontages, carports tot BIPV-middenklemmen en eindklemmen worden in vrijwel elk type PV-installatie gebruikt. Gedistribueerde PV op het dak: Stalen golfplaten, platte betonnen daken, schuine daken met pannen – klemmen bevestigen panelen aan de rails. Op de grond gemonteerde zonneparken: Tienduizenden panelen, paneel voor paneel verbonden met midden- en eindklemmen. Hoe zit het met carports? Hetzelfde verhaal: panelen worden op de carportconstructie bevestigd en de klemmen doen precies wat ze altijd doen: alles stevig vasthouden.

BIPV is net even anders omdat de panelen feitelijk onderdeel zijn van het gebouw zelf. Maar raad eens? Je hebt nog steeds klemmen nodig. Ze zijn niet optioneel.

En eerlijk gezegd maakt het niet echt uit of u modules van enkel of dubbel glas gebruikt, plat of gekanteld; middenklemmen en eindklemmen zijn de lijm die ervoor zorgt dat de hele reeks niet uit elkaar valt. Zonder hen heb je niets anders dan een stapel losse panelen.

Waarom kiezen voor onze producten?

We zullen het niet verbloemen: Xiamen Honor Energy is al jaren actief in de PV-montagebranche. Wij weten precies waar het misgaat bij een zonne-installatie. Klemmen zijn misschien klein, maar ze falen vaker dan mensen verwachten. Losse schroeven, verouderd rubber, versleten geanodiseerde coating: elk van deze details kan de veiligheid van een hele array in gevaar brengen. Daarom bezuinigen we niet op materialen: 6063-T5 aluminium, 304 roestvrij staal en EPDM-rubber: allemaal beproefde, industriestandaard oplossingen. Goed anodiseren betekent 20 jaar probleemloos buitengebruik. Onze specificaties bestrijken de overgrote meerderheid van de panelen op de markt: 30 mm tot 50 mm dik, vrijwel allemaal bedekt. En als u aangepaste formaten nodig heeft, kunnen wij dat ook doen. Klemmen zijn klein. Maar onderschat ze niet. Als u betrouwbare klemmen nodig heeft die u niet in de steek laten, neem dan contact met ons op.
