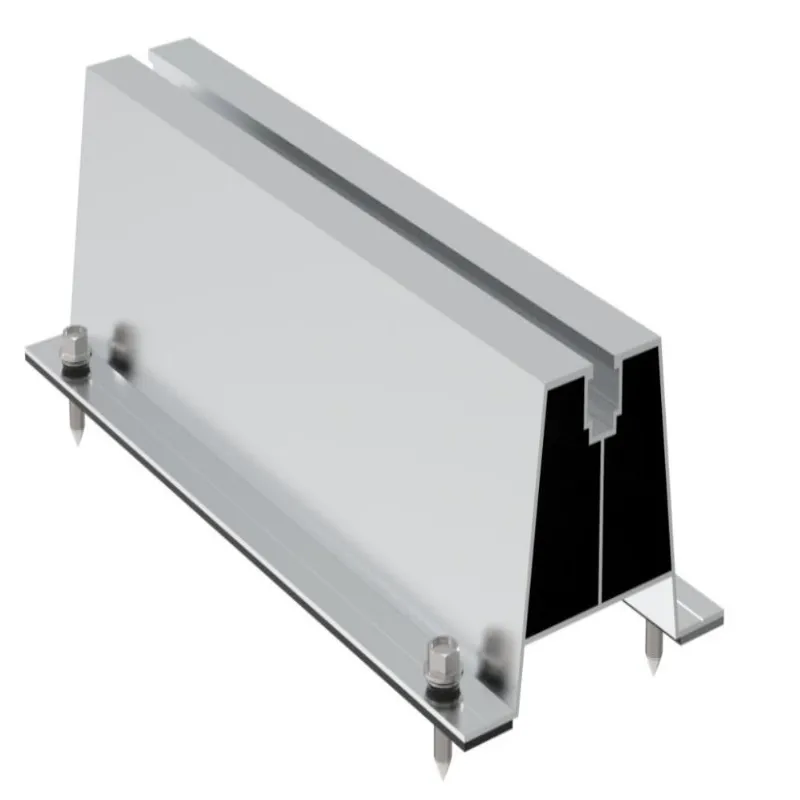

U70 aluminium montagerail voor zonne-energie

Xiamen Honor Energy's U70 aluminium montagerails voor zonne-energie voor groothandelsinkoop. Het levert betrouwbare prestaties in omgevingen met zoutnevel aan de kust, regenachtige zones, gebieden met hoge temperaturen en vorstgevoelige locaties. Het is echter niet geschikt voor locaties met ernstige chemische corrosie, tenzij een aanvullende beschermende behandeling wordt toegepast. Naast het U70-model leveren wij ook alternatieve varianten, waaronder de U30 en U50. Bovendien kunnen we professionele technische aanbevelingen doen op basis van uw reële omstandigheden ter plaatse.

Productspecificaties

Voordelen

Het kosteneffectieve minirailontwerp vermindert het aluminiumverbruik en de dakbelasting.

Snelle installatie ter plaatse bespaart arbeidskosten voor grote commerciële dakprojecten.

Perfect geschikt voor trapezium-/golfplatendaken, met waterdichte EPDM-pakkingen.

Hoge sterkte 6005 T5 aluminiumlegering, goede prestaties bij wind- en sneeuwbelasting.

Universele T-sleuf, compatibel met de meeste PV-klemmen en zonnepanelen.

Profiel met korte lengte, handig voor verpakking en transport, minder risico op vervorming.

Hoe u de U70 aluminium montagerail voor zonne-energie installeert

Stap 1: Zoek de gordingen onder het metalen dak en markeer de boorposities. Schroeven moeten op gordingen worden bevestigd, niet alleen op de dakplaat.

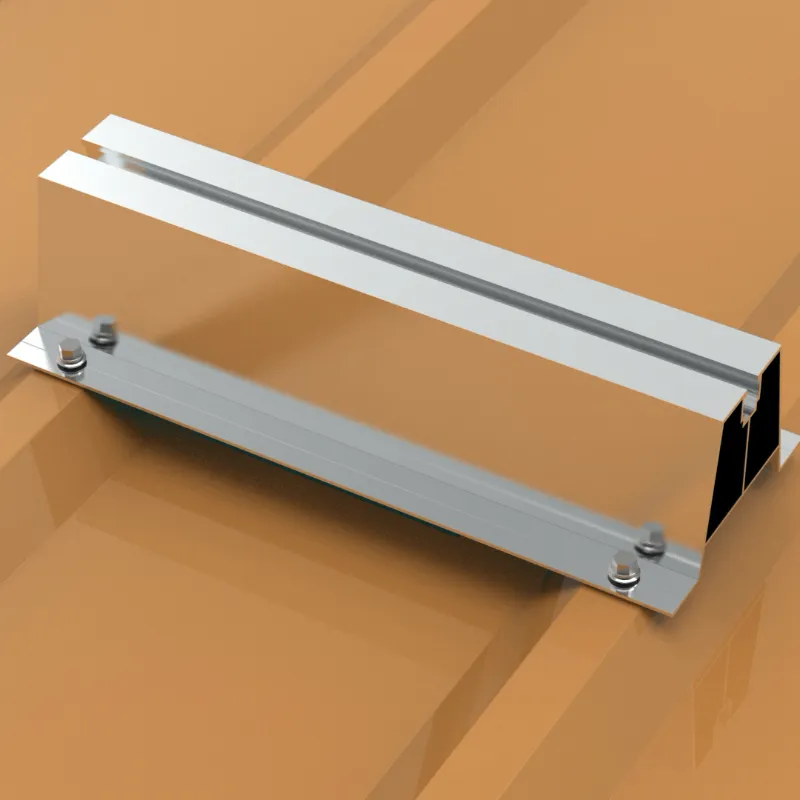

Stap 2: Plaats de U70-rail op de gemarkeerde positie. Bevestig de dakgording met zelfborende schroeven samen met EPDM waterdichte pakkingen. Draai vast tot het vereiste koppel.

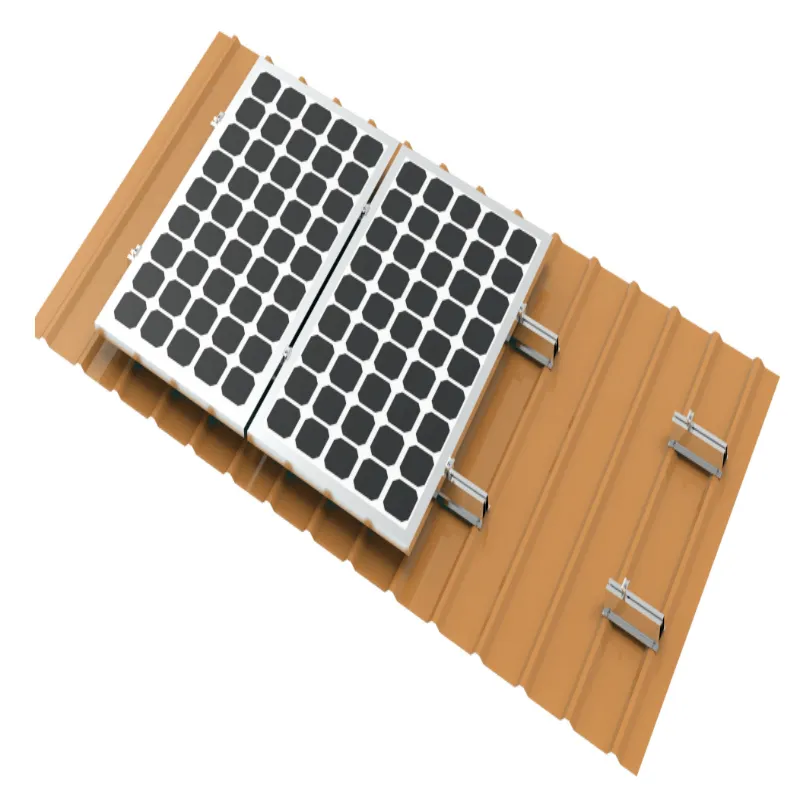

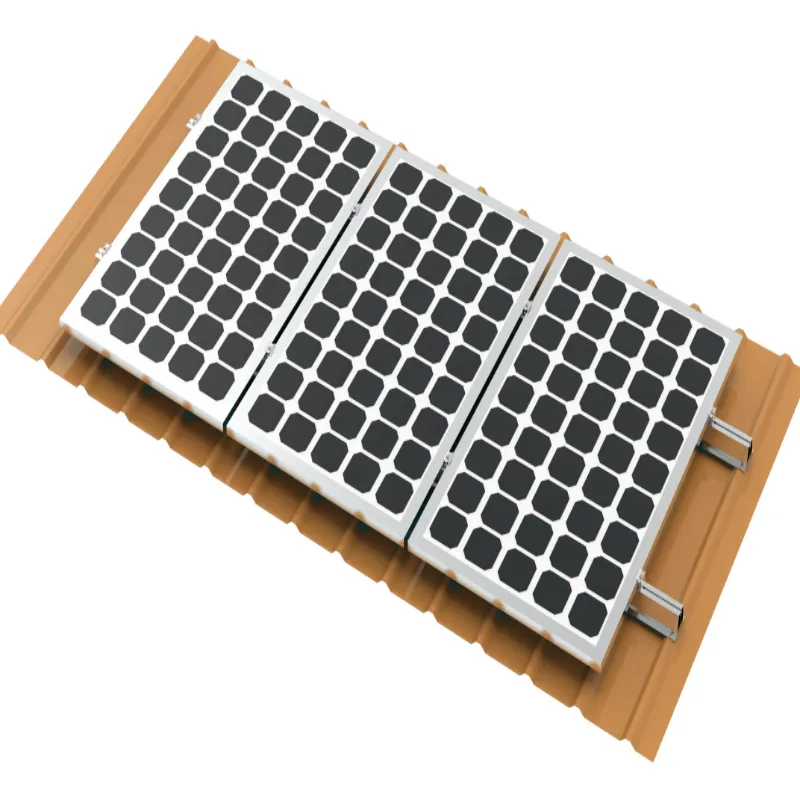

Stap 3: Plaats meerdere U70-rails op basis van de afmetingen van de zonnepanelen. Zorg ervoor dat elke modulehoek wordt ondersteund door een rail. Leg PV-modules op de bovenkant van de U70-rails.

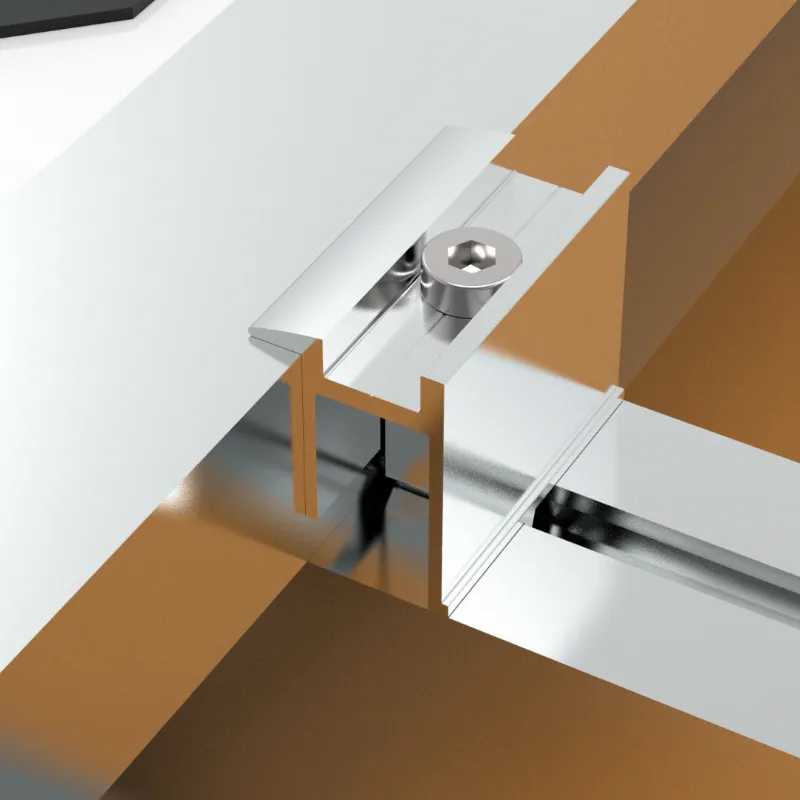

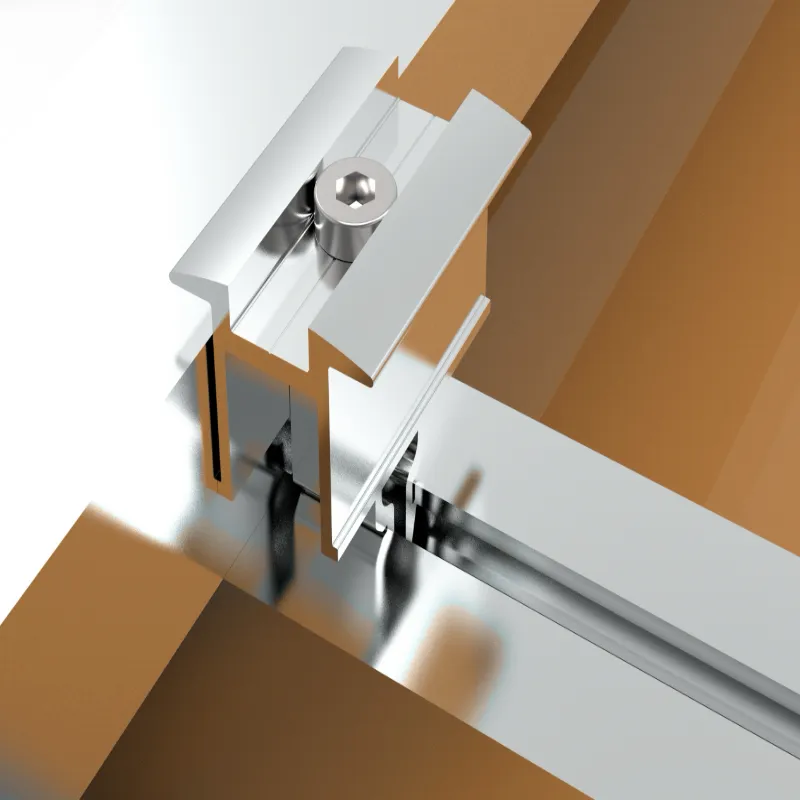

Stap 4: Installeer de snel te installeren eindklemmen en middenklemmen en draai ze vast met het gespecificeerde aanhaalmoment om de moduleframes stevig vast te houden.

Stap 5: Controleer nogmaals het koppel van alle schroeven en de integriteit van de pakkingen; installatie voltooid.

De certificering

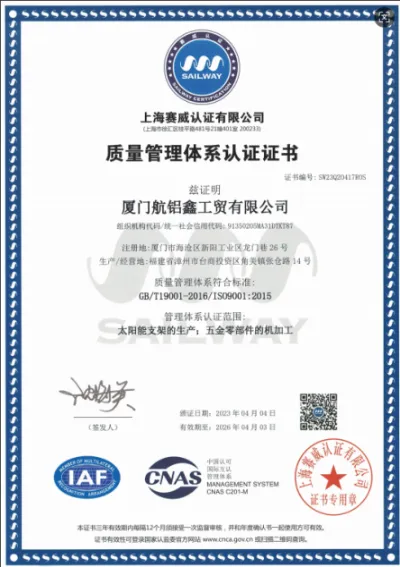

Onze U70 aluminium zonnepaneelrails worden vervaardigd onder kwaliteitsmanagement en gecertificeerd volgens de ISO9001-norm.

Het schip is uit.

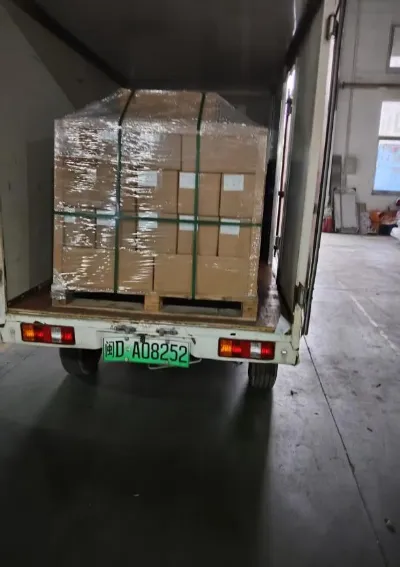

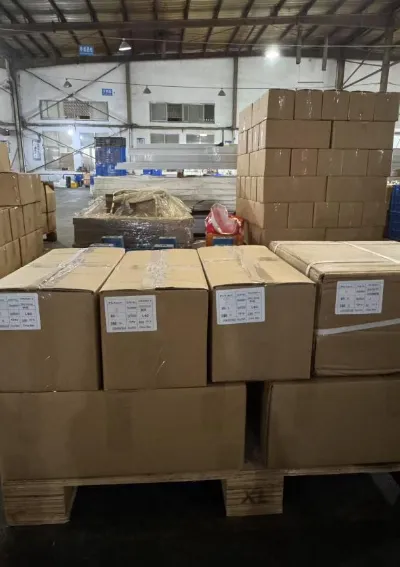

Vanwege de korte lengte van U-type minirails worden ze verpakt in dozen en vastgezet op houten pallets om de goederen netjes te houden en vervorming tijdens het transport te voorkomen.

Veelgestelde vragen

Vraag 1: Voor welk soort dak is deze U-vormige minirail geschikt?

A: Het is voornamelijk ontworpen voor trapeziumvormige en golfplaten daken. Op de dakgordingen moeten schroeven worden bevestigd. Niet geschikt voor dunne platen zonder gordingen of betonnen platte daken.

Vraag 2: Welk materiaal en oppervlakteafwerking heeft de rail?

A: 6005 T5 aluminiumlegering met een geanodiseerde oppervlaktebehandeling, met goede corrosieweerstand voor langdurig gebruik buitenshuis.

Q3: Wat is de garantieperiode?

A: 10 jaar materiaalgarantie op de rails. Exclusief schade veroorzaakt door installatie en door de mens veroorzaakte schade.

Vraag 4: Is lassen vereist tijdens de installatie?

A: Er is helemaal geen laswerk nodig. Zet rails vast met zelfborende schroeven en bevestig PV-modules met T-bouten en klemmen. Alle aansluitingen zijn vastgeschroefd.

Vraag 5: Moeten rails worden gesplitst voor verlenging?

A: Er zijn geen lasconnectoren vereist. Als minirails met korte doorsnede worden ze direct onder elke hoek van de zonnepanelen geplaatst.

Q6: Wat is de verpakkingsmethode? A: De rails zijn verpakt in dozen en vastgezet op houten pallets om ze netjes te houden en vervorming tijdens het transport te voorkomen.

Vraag 7: Welke PV-zonnepanelen zijn compatibel?

A: Compatibel met de meeste reguliere PV-modules met een framehoogte van 30–45 mm, gecombineerd met bijbehorende middenklemmen en eindklemmen.

Vraag 8: Zijn de prestaties bij windbelasting betrouwbaar?

A: De prestaties bij windbelasting zijn afhankelijk van de gordingindeling en de schroefposities. Schroeven moeten op stalen gordingen worden bevestigd en niet alleen op dakplaten. Constructie in overeenstemming met de ontworpen afstanden om te voldoen aan de lokale eisen inzake windbelasting.

Vraag 9: Kunt u rails op door de klant opgegeven lengtes zagen?

A: Er is een aangepaste snijservice beschikbaar, met een lengtetolerantie van ± 2 mm. Geef ons de gewenste afmetingen door.
