Mini-Rail snelmontagesysteem voor zonne-energie

Premium grondstoffenstandaard voor langdurig buitengebruik

Elk onderdeel van het Mini-Rail Quick-Install zonne-montagesysteem van leverancierXiamen Eer Energiehanteert strikt een 6005-T5 aluminiumlegering van ruimtevaartkwaliteit als hoofdprofiel, die een dubbellaagse geanodiseerde anticorrosiebehandeling krijgt. Deze oppervlaktebehandeling op industrieel niveau biedt meerdere praktische voordelen:

Structuur en materialen

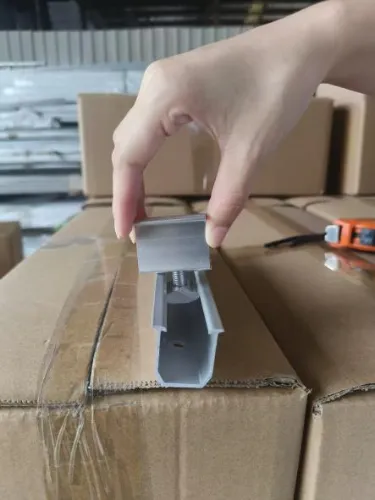

Hoofdlichaamprofiel: 6005-T5 aluminiumlegering met geanodiseerde anticorrosiebehandeling. De U-vormige railgroef past perfect bij de snelmontageklemmen die op de vorige afbeelding zijn weergegeven.

Bodembevestigingen: Voorzien van RVS zelftappende schroeven en EPDM waterdichte rubberen pakkingen. De beugels kunnen rechtstreeks op het gekleurde stalen tegeloppervlak worden bevestigd zonder de originele waterdichte daklaag te beschadigen.

Standaard beschikbare lengtes: 120 mm, 150 mm, enz. Lengtes op maat worden op aanvraag ondersteund.

Belangrijkste ontwerpvoordelen

1. Lichtgewicht structuur en lagere kosten

Traditionele aluminium geleiderails van volledige grootte van 4 meter lang verbruiken overmatig aluminium als grondstof en brengen zware transportlasten met zich mee. Ons Mini-Rail snel te installeren zonne-montagesysteem maakt gebruik van een enkelpunts ondersteuningsontwerp. Het vermindert het aluminiumverbruik met bijna 60%.

2. Ultrasnelle installatie ter plaatse

Eén enkele werknemer kan montagewerkzaamheden op grote hoogte voltooien. Je hoeft de korte rails alleen maar vast te zetten met zelftappende schroeven. Door samen te werken met bijpassende snelspanklemmen kunnen zonnepanelen rechtstreeks in de railgroef worden vastgeklikt en is het plaatsen van voorgeschroefde bouten niet langer nodig. Elke korte rail kan afzonderlijk worden aangepast om zich aan te passen aan dakhellingen en afwijkingen in de gordingafstand.

3. Niet-destructieve en waterdichte oplossing voor dakmontage

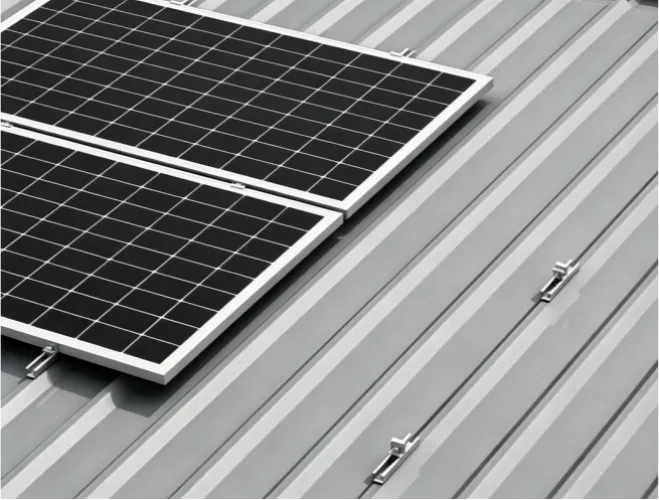

De rubberen pakking aan de onderkant over de volledige lengte bedekt elk schroefgat volledig om lekkage van regenwater door geboorde openingen te voorkomen. Dit snel te installeren mini-rail montagesysteem op zonne-energie past op meerdere soorten metalen daken, waaronder daken met staande naden, hoekige tegels en trapeziumvormige gekleurde staalplaten voor fabrieksgebouwen.

4. Brede compatibiliteit

De rail is standaard voorzien van een openingsgroef van 40 millimeter. Het werkt met de reguliere middenklemmen en eindklemmen voor zonnepanelen die op de wereldmarkt verkrijgbaar zijn, en is geschikt voor fotovoltaïsche moduleframes met een dikte van 30 mm tot 40 mm.

Hoe u het Mini-Rail Quick-Install zonne-montagesysteem installeert

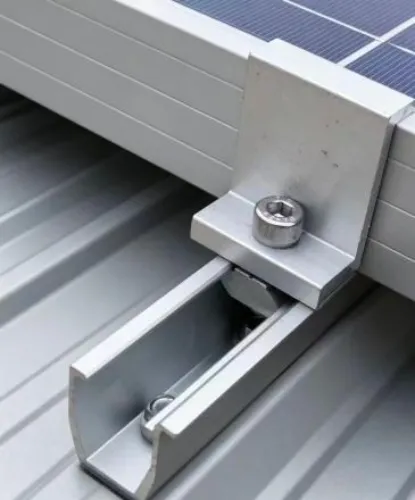

De montage van de mini-U-vormige korte rail is eenvoudig. Draai zelftappende schroeven in het dak om de rail vast te zetten, schuif vervolgens de middenklemmen of zijklemmen in de rail en zet de zonnepanelen vast.

Monsterinspectie

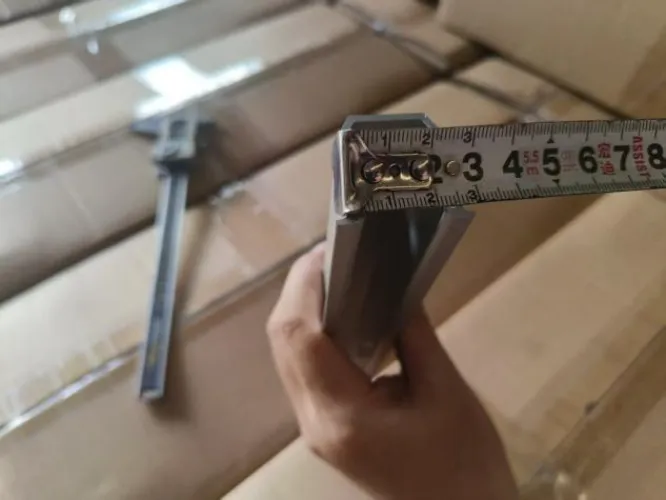

We zullen vóór levering een proefmontage van producten uitvoeren en alle afmetingen strikt controleren.

Xiamen Eer Energie biedt u professionele begeleiding, nauwkeurige offertes en producten van betrouwbare kwaliteit.
