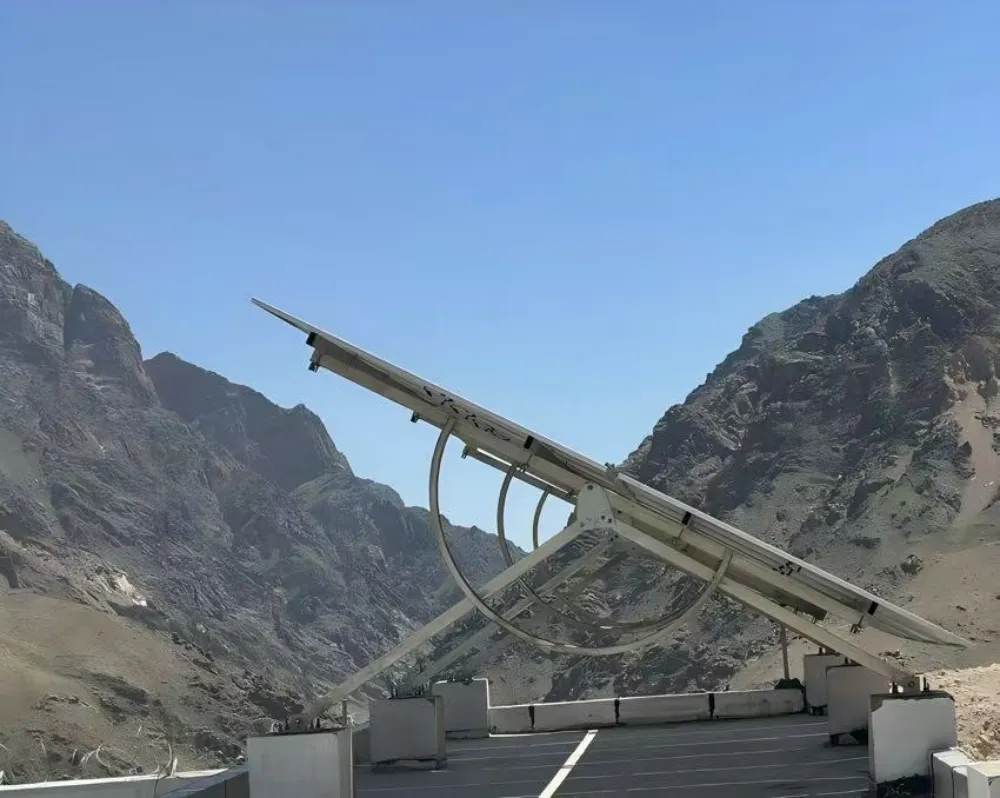

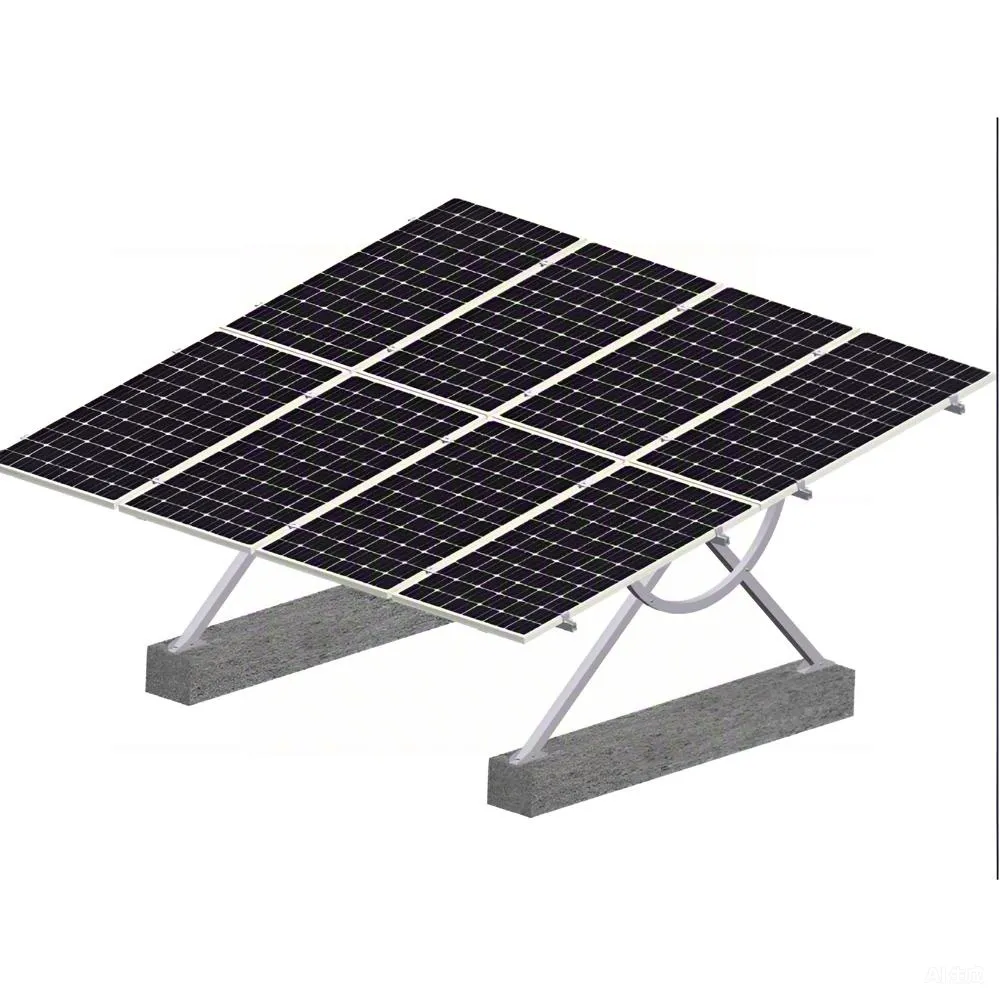

Eenvoudig te bedienen handmatige kantelbare bodembevestiging van koolstofstaal

De eenvoudig te bedienen, handmatig kantelbare grondmontage van koolstofstaal, vervaardigd door het Xiamen Honor Energy-systeem, is voornamelijk gemaakt van koolstofstaal, dat van nature over een uitstekende sterkte en draagvermogen beschikt, waardoor het de daarop geïnstalleerde apparatuur, zoals fotovoltaïsche modules, stabiel kan ondersteunen in veel voorkomende toepassingsscenario's.

De kantelbare bodemsteun van koolstofstaal is een grondsteunstructuur die voornamelijk is gemaakt van koolstofstaal, met als belangrijkste kenmerk de mogelijkheid om de installatiehoek flexibel aan te passen.

Specificatie

Geschikte applicatieomgevingen

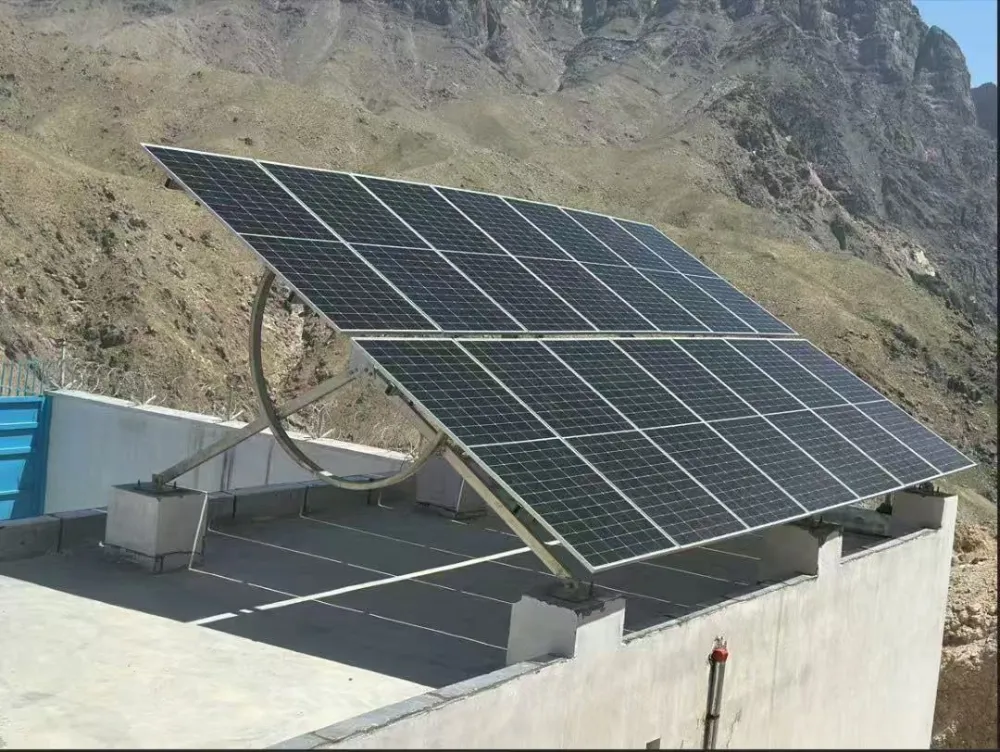

1. Betonnen platte daken voor commerciële en industriële gebouwen

Boren in het dak en beschadiging van de waterdichte laag zijn niet toegestaan; chemical anchors cannot be adopted. Het systeem is afhankelijk van betonnen contragewichten voor het vasthouden van de lading, en de kantelhoek van de module kan ter plaatse handmatig worden aangepast via boogvormige klemmen.

2. Vereist fijnafstelling van de kanteling ter plaatse, afhankelijk van de plaatselijke breedtegraad

Hoekverstelbare koolstofstalen grondsteunen kunnen ter plaatse herhaaldelijk handmatig worden aangepast.

Bouten kunnen later worden losgedraaid om de kantelhoek opnieuw in te stellen voor een betere energieopwekking.

Ideaal voor commerciële, industriële en gedistribueerde PV-projecten.

Niet geschikt voor grondcentrales op GW-schaal, vanwege de zware handmatige aanpassingswerklast.

3. Locaties waar bestaande constructies niet mogen worden beschadigd

Daken of verharde grond waar de eigenaar boren verbiedt die de waterdichte lagen of bestrating zouden beschadigen.

Het voordeel

The angle-adjustable carbon steel ground mount's angle can be tweaked to match how the light comes in. It’s carbon steel with a zinc layer, so it holds up well, doesn’t rust, and works great outdoors. Bovendien is het instellen eenvoudig: het bespaart u tijd en arbeid.

Dat we op maat gemaakte verstelbare kantelsteunen kunnen ontwerpen op basis van de grootte van de locatie, het aantal zonnepanelen en de lokale klimaatomstandigheden van klanten, en dat we de efficiëntie van het gebruik van zonne-energie voor klanten kunnen analyseren.

Ons ontwerp houdt ook rekening met de kracht die nodig is voor handmatige aanpassing, zodat gebruikers de kanteling eenvoudig en zonder extra inspanning kunnen aanpassen.

De installatie

1. Markeer eerst waar de haakjes moeten komen om hun exacte plekken te bepalen.

2. Maak de basis vast met behulp van expansiebouten om deze aan de grond te vergrendelen.

3. Zet de hoofdbeugel in elkaar – verbind de verticale palen en kruisbeugels.

4. Druk op de hoekversteller en stel deze in de gewenste hoek in. 5. Draai alle onderdelen heel strak vast en zorg ervoor dat er niets wiebelt.

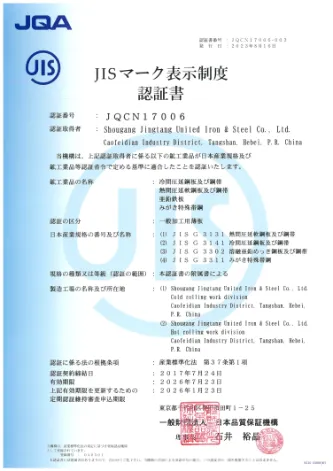

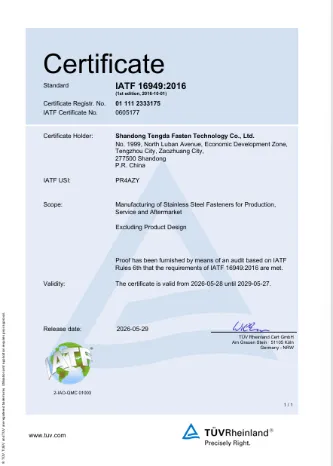

De certificering

Wij beschikken over TUV-, CE- en JIS-certificaten. Volledige proceskwaliteitscontrole omvat grondstoffen tot eindproducten. Ons technische en verkoopteam biedt one-stop-ondersteuning voor wereldwijde PV-klanten.

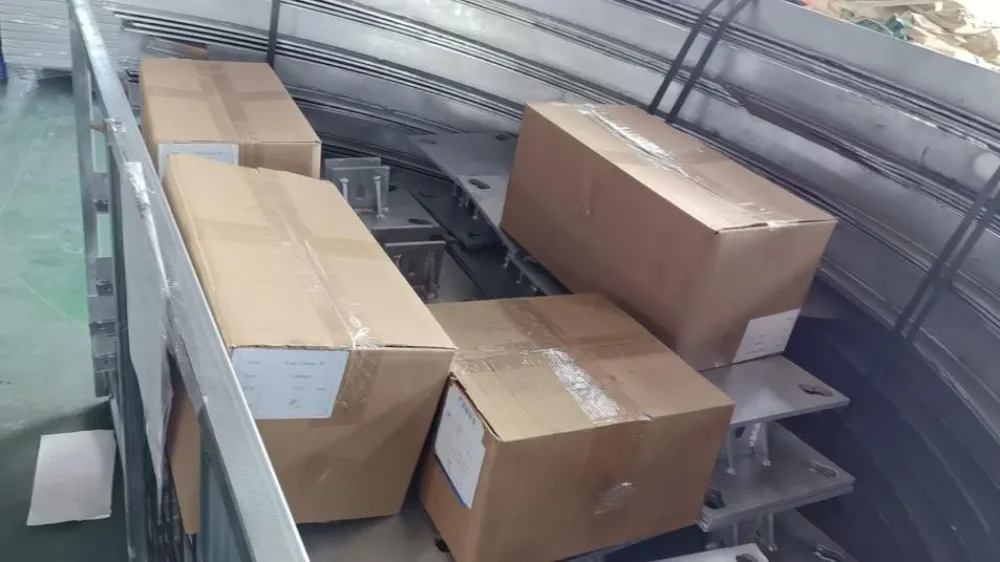

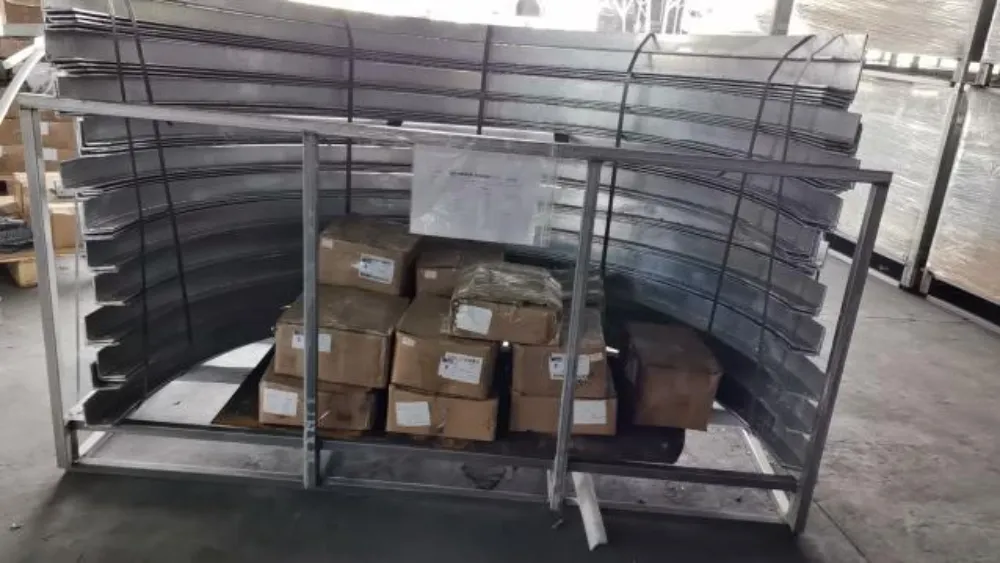

De verpakking

Al onze producten worden verzonden met stalen of houten pallets, die de montageconstructies beschermen tegen vervorming en gemakkelijk transport mogelijk maken. Kleine onderdelen zijn verpakt in dozen.

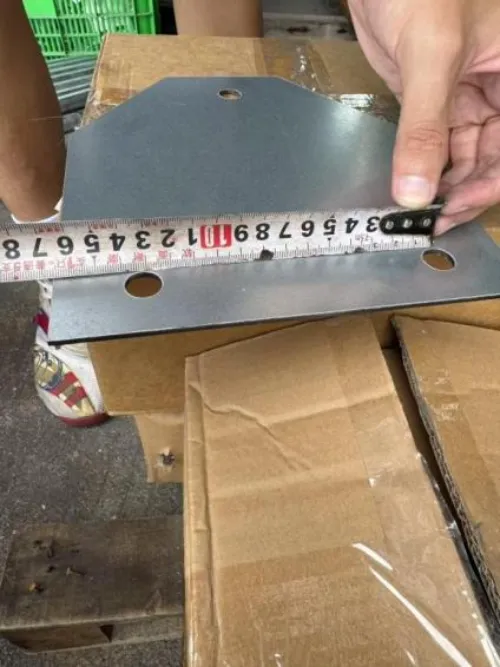

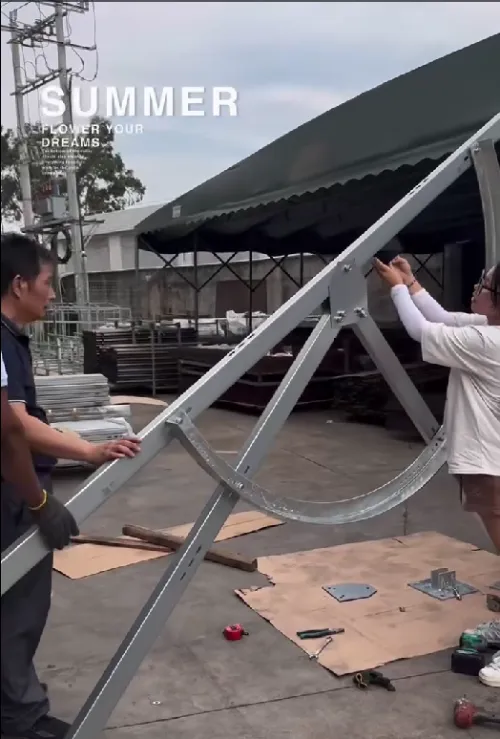

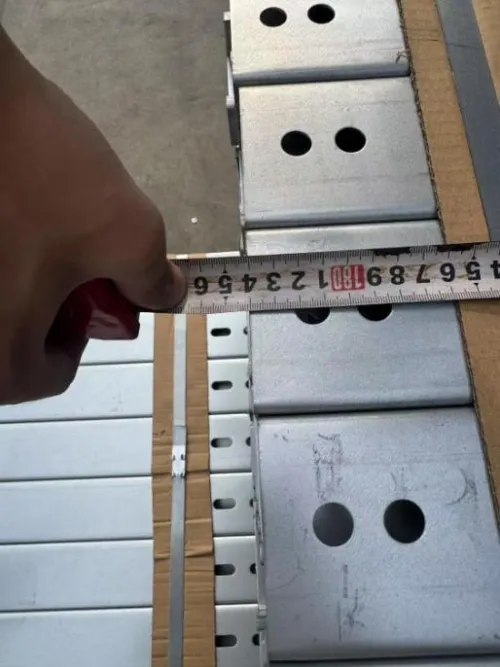

De voormontage en inspectie in de fabriek

Alle producten ondergaan vóór verzending een pre-montage-inspectie. We verifiëren belangrijke gegevens, waaronder hoek, afmeting en dikte, om te garanderen dat de geleverde artikelen aan de verwachtingen van de klant voldoen.

Veelgestelde vragen

Vraag: Aan welke kantelhoek kan deze beugel zich aanpassen?

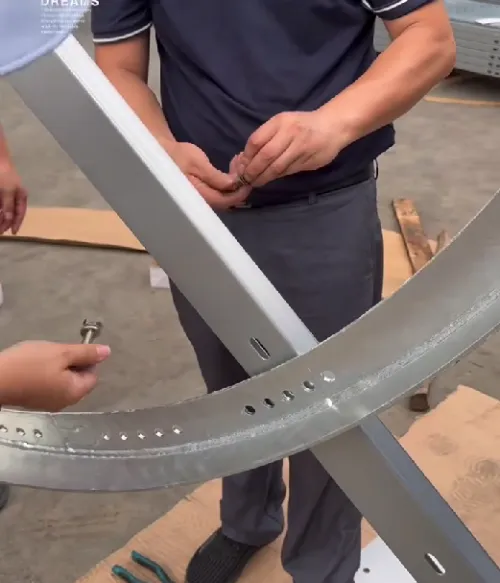

A: Het standaard verstelbare kantelbereik is 10°-35°. Aangepaste maximale hoek tot 40° is beschikbaar op basis van de projectbreedte. Via het halfronde boogvormige sleufgat wordt de hoek handmatig vergrendeld. Tighten the bolts after angle setting; no extra accessories are required.

Vraag: Geballast- of penetratie-type montage?

A: Dit is een montagesysteem met ballast, bevestigd door betonnen contragewichten aan de onderkant. Boren in het dak is niet nodig en de waterdichte daklaag wordt niet beschadigd. Voor projecten met hoge windbelasting is een geboorde installatieoplossing optioneel.

Vraag: Wat zijn de windbelastings- en sneeuwbelastingscapaciteiten?

A: Standaard ontwerp windbelasting: 60 m/s; sneeuwbelasting: 1,6 kN/m².

Vraag: Kan het zowel op platte daken als op de grond worden geïnstalleerd?

A: Het is voornamelijk ontworpen voor betonnen platte daken. Het kan ook op een verharde vlakke ondergrond worden gebruikt. Directe installatie op zachte grond wordt niet aanbevolen; Bij grondprojecten zijn betonnen funderingen vereist.

Vraag: Is het geschikt voor zoute mistgebieden aan de kust?

A: Standaard aluminium profielen zijn bestand tegen normale vochtige omstandigheden. Voor locaties binnen 5 km van de kustlijn wordt een volledige SS304-boutenset aanbevolen om de levensduur te verlengen.

Vraag: Hoe moeilijk is de installatie? Welke hulpmiddelen zijn nodig?

A: Modulair, voorgemonteerd ontwerp. Er is alleen basishandgereedschap nodig, zoals moersleutels en dopsleutels. Gedetailleerde installatietekeningen worden meegeleverd. Er is geen speciaal zwaar materieel nodig.

Vraag: Kan de kantelhoek na installatie worden aangepast?

EEN: Ja. Draai de borgbouten op het boogscharnier los, stel de gewenste hoek opnieuw in en draai vervolgens alle bouten weer vast.

Vraag: Wat is de garantieperiode?

 A: 12 jaar garantie op aluminium structurele onderdelen. Verlengde garantiemogelijkheden zijn bespreekbaar.

Vraag: Wat is de productiedoorlooptijd?

A: Normaal gesproken 7:15 werkdagen na ontvangst van de aanbetaling, afhankelijk van de totale bestelhoeveelheid.
